ToughArmor MB699VP-B V3

4 x 2,5" NVMe U.2/U.3 SSD PCIe 4.0 Wechselrahmen für 5,25" Schacht mit OCuLink
Produktdetails
  • Hinweis: Um eine M.2, U.2 oder U.3 NVMe-SSD in einem PCIe 16x- oder 8x-Steckplatz zu verwenden, muss das Motherboard oder die Erweiterungskarte PCIe Bifurcation unterstützen. Dieser Modus teilt die PCIe-Lanes in spezifische Konfigurationen wie x4, x4, x4, x4 für einen 16x-Steckplatz oder x4, x4 für einen 8x-Steckplatz auf, um sicherzustellen, dass die SSD vom System gelesen werden kann. For compatible hardware, please refer to the FAQ section. Wenn Ihre Hardware dort nicht aufgeführt ist, kontaktieren Sie uns um Unterstützung zu erhalten.

  • Der ToughArmor MB699VP-B V3 ist ein robuster U.2/U.3 NVMe-SSD-Wechselrahmen mit vier Einschüben, der PCIe 4.0 unterstützt und über die OCuLink (SFF-8612)-Schnittstelle Datenübertragungsraten von bis zu 64Gbps erreicht. Es ist aus einer robusten Vollmetallkonstruktion gefertigt und mit herausnehmbaren U.2/U.3-Laufwerkseinschüben ausgestattet, die den zeitaufwändigen Ein- und Ausbau des Laufwerks für eine mühelose Laufwerkswartung vereinfachen. Darüber hinaus verwendet der MB699VP-B V3 zwei 40x20mm Lüfter, um die Hochgeschwindigkeits-U.2/U.3-SSD auf optimalen Temperaturen zu halten, und ermöglicht es Ihnen, die Lüftergeschwindigkeit über die 3-Stufen-Lüftersteuerung auf der Rückseite des Gehäuses einzustellen.
  • Jetzt kompatibel zu Tri-Mode Controllern
    Aufgrund der großen Nachfrage und der jüngsten Platinenänderungen von Hostkartenherstellern ist das ToughArmor MB699VP-B V3 jetzt mit *Tri-Mode-Controllerkarten von Broadcom, Areca und anderen Herstellern kompatibel. Weitere Details zu kompatiblen Karten und Kabeln finden Sie im Abschnitt FAQ auf dieser Produktseite.

    *Hinweis - MB699VP-B V3 unterstützt nur NVMe SSDs wenn er mit einem Tri-Mode Controller verwendet wird. SAS/SATA SSD/HDD werden nicht unterstützt.
  • Überlegene PCIe 4.0 Leistung
    Um das volle Potenzial von PCIe 4.0 U.2/U.3 NVMe-SSDs auszuschöpfen, verwendet jeder Slot einen dedizierten OCuLink (SFF-8612) Anschluss, um die Übertragungsrate von 64Gbps zu erreichen, was zwei Mal schneller ist als PCIe 3.0 und 10 Mal schneller als der SATA-Standard. Die extrem schnellen IOPS (Input/Output-Operationen pro Sekunde) machen diesen Wechselrahmen zu der idealen Lösung für datenintensive Anwendungen wie autonomes Fahren, mobile Automatisierung, Echtzeitvorhersage, Filmbearbeitung und militärische Datenverarbeitung.
  • Design mit entnehmbaren Einschüben
    Üblicherweise werden NVMe U.2/U.3 SSDs im Inneren des Computergehäuses installiert, was bei Wartungsarbeiten schwer zu erreichen sein kann. Mit dem ToughArmor MB699VP-B V3 werden Ihre Laufwerke in den frontseitigen 5,25 Zoll Schacht für optische Laufwerke verlagert, wo die U.2/U.3 SSDs leicht zugänglich sind, was die Wartung der SSDs effizienter und einfacher gestaltet. Die herausnehmbaren Laufwerkseinschübe unterstützen alle Standard-U.2/U.3 SSDs mit einer Laufwerkshöhe von 5 mm bis 15 mm.
  • Maximale Kühlleistung
    Die beiden 40x20mm Lüfter sorgen dafür, dass die von der U.2/U.3-SSD erzeugte Wärme durch die strategisch platzierten Belüftungslöcher im gesamten Gehäuse abgeleitet wird. Die beiden Lüfter verfügen über drei Geschwindigkeitsstufen: Hoch, Niedrig und Aus. Die Anwender können eine geeignete Lüftergeschwindigkeit wählen, um die Laufwerke bei optimalen Betriebstemperaturen zu halten.
  • EMI Erdung
    Die Erdung Ihrer Laufwerke ist von entscheidender Bedeutung, da der Austausch von Laufwerken ohne die richtige Erdung zu Hardwareschäden durch statische Entladungen führen kann. Mit unserer innovativen EMI-Erdungstechnologie ist das Laufwerk, sobald es auf den Laufwerksträger geschraubt ist, im gesamten Träger, dem Gehäuse und dem Computersystem konstant geerdet, um sicherzustellen, dass Ihre Laufwerke während des Austauschs sicher vor statischen Stromstößen geschützt sind.
  • ToughArmor Schutz
    Das ToughArmor MB699VP-B V3 ist ein Gehäuse, auf das man sich viele Jahre lang verlassen kann und das auch in den rauesten Umgebungen bestehen kann. Es ist mit einem robusten, hochbelastbaren Vollmetallschutz für das gesamte Gerät und den Einschub / Tray ausgestattet und eignet sich daher perfekt für industrielle Anwendungen, die eine Entflammbarkeitseinstufung erfordern. Die hervorragende Verarbeitungsqualität eignet sich für verschiedene Enterprise-Systeme, z. B. in Militär und Behörden, für Computer in Fahrzeugen und für Produktionsbedingungen wie eingebettete Steuerungs- und Fabrikautomatisierungssysteme.
  • Vollgepackt mit Features
    Eine in den Tray integrierte Status-LED zeigt Ihnen an, dass Ihr Laufwerk eingeschaltet und in Betrieb ist. Die LED schaltet sich aus, wenn keine Laufwerke installiert sind, um Strom zu sparen.
  • Vergessen Sie nie, welche Laufwerke in welche Slots gehören. Mit den mitgelieferten individuellen ID Steckern wissen Sie immer, welcher Laufwerksschacht in Ihren RAID-Verbund gehört oder welche Laufwerke bestimmte Dateien enthalten. Ziehen Sie sie ab und ordnen Sie sie neu an, um sie besser an Ihre Konfigurationen anzupassen, oder entfernen Sie sie, für einen schlichteren den Look.
  • Hervorragende Produktkompatibilität
    Der MB699VP-B V3 ist mit Motherboards, RAID/HBA-Karten und M.2-Adaptern von führenden Marken wie Adaptec, Areca, Broadcom, HighPoint, Supermicro und anderen kompatibel. Diese Kompatibilität gibt Ihnen die Freiheit, aus einer breiten Palette von Hardware-Optionen zu wählen und die Beschränkungen von Systemkonfigurationen einzelner Marken zu überwinden. Für weitere Informationen zur Produktkompatibilität klicken Sie bitte hier.

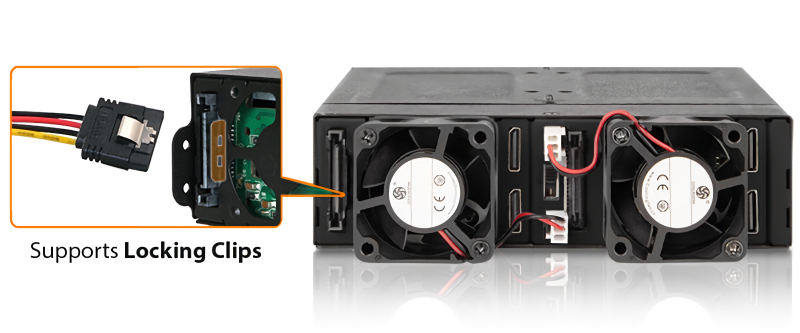

  • Der ToughArmor MB699VP-B V3 ist so konzipiert, dass er nahtlos mit 15-Pin SATA-Stromkabeln und OCuLink-Kabeln zusammenarbeitet, die mit einem Halteclip ausgestattet sind. Dadurch wird sichergestellt, dass die Kabel fest verbunden bleiben, wodurch das Risiko einer unbeabsichtigten Trennung bei Erschütterungen oder Bewegungen minimiert wird. Einmal gesichert, halten diese Kabel eine stabile Verbindung aufrecht.
  • (Optional) M.2 NVMe SSD zu U.2 NVMe SSD Adapter
    Die Umwandlung Ihrer M.2 NVMe SSD in eine U.2 NVMe SSD mit dem MB705M2P-B Adapter bietet eine werkzeuglose SSD-Installation und wird mit einem großen Kühlkörper geliefert, der speziell für Hochgeschwindigkeits-M.2 NVMe SSDs entwickelt wurde.
Welche ToughArmor MB699VP-B Variante ist die Richtige für Sie?
Model MB699VP-B MB699VP-B V2 MB699VP-B V3
Lüfter Zwei Lüfter
(40 x 40 x 10mm)
Zwei Lüfter (40 x 40 x 20mm)
Lüftergeschw. 4.800 RPM 8.000 RPM
Anschlüsse 4 x MiniSAS HD 4i
(SFF-8643)
4 x OCuLink 4i (SFF-8612)
Pinout Legacy SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(Kompatibel zu Tri-mode HBA/RAID Adaptern)
Produkt Abmessungen
(L x B x H)
140,3 x 146 x 41,3mm 150,3 x 146 x 41,3mm
Gewicht (netto) 854,2g 911,2g
Gewicht (brutto) 935,2g 945,7g
Geeignet für NVMe HBA/RAID Adapter
mit Legacy Pinout
NVMe HBA/RAID Adapter
mit SFF-9402 Pinout
Tri-mode HBA/RAID Adapter
mit SFF-9402 Pinout

Produktmerkmale
Unterstützt 4x PCIe NVMe U.2/U.3 SSD, up to 15mm drive height

Passt in jeden herkömmlichen 5,25 Zoll Einbauschacht

Verwendet 4x OCuLink (SFF-8612), Pin-Out definiert nach SFF-9402 Rev 1.1

Unterstützt PCIe 4.0 Spezifikation mit Übertragungsraten von bis zu 64Gb/s pro SSD Slot

Unterstützt Tri-Mode Controller PCIe/NVMe Pinout (Broadcom, Areca und mehr)

Robustes, komplett aus Metall gefertigtes Gehäuse erfüllt die meisten Flammbarkeitsanforderungen

Entnehmbare Trays für eine einfache Wartung

Zwei 40x20mm Hochleistungs-Lüfter mit drei Einstellungen (High, Low, Off)

Die Eagle-Hook Tray-Verriegelung hält die Einschübe sicher in dem Gehäuse

EMI Erdung – schützt SSDs vor elektrischen Schäden

Industrieführende 5 Jahre eingeschränkte Herstellergarantie

Unterstützt SATA Strom- und OCuLink-Kabel mit Halteclips

Spezifikationen
Modellnummer: MB699VK-B V3
Farbe: Schwarz
Unterstützte Laufwerksgröße: 4 x 2,5" U.2/U.3 SSD
Kompatible Laufwerkstypen: 4 x NVMe PCIe Gen 4
Max. Anzahl an Laufwerken: 4
Max. Laufwerkshöhe: 15mm
Einbauschacht: 1 x ext. 5,25" Schacht
Host Interface: 4 x Oculink (SFF-8612)
Pin-Out definiert nach SFF-9402 Rev 1.1
(Tri-Mode kompatibel)
Stromanschluss: 2 x 15-Pin SATA Stromanschluss
Übertragungsrate: bis zu 64Gbps (Abhängig von SSD)
Unterstützte SSD-Kapazität: Keine Einschränkung
Kühlung (Aktiv): 2 x 40*40*20mm Lüfter
Material: Vollmetall
Sicherheitsschloss: N/A
Hot-Plug Unterstützung: Ja (Host muss Hot Plug unterstützen)
Produktmaße (B x H x T): 146,0 x 41,3 x 149,3mm
Produktgewicht (netto): 945,7g
Verpackungsgewicht: 911,2g
Status-LED: Bereit: Grün leuchtend; SSD Zugriff: Grün blinkend
Package content: Gerät, Anleitung, ID Stecker, Schrauben
U.2 Anschluss Steckzyklen: 10.000
Luftfeuchtigkeit: 5%~65% RH
Betriebstemperatur: 0°C bis 60°C (32°F bis 140°F)
Lagertemperatur: -35°C bis 70°C (-31°F bis 158°F)
Konfürmität: CE, RoHS, REACH
Garantie: 5 Jahre eingeschränkte Herstellergarantie

Kompatible Einschübe (Trays):

  • MB991TRAY-B
  • MB994TK-B

Kompatible Datenkabel:

  • MB206L-B Cable
  • MB302L-B Cable

Verwandte Produktserien:

  • NVMe Enclosures
  • SAS/SATA Enclosures

ToughArmor Lineup:


FAQ

F: Können Sie eine Erweiterungskarte empfehlen die mit MB699VP-B V3 funktioniert?

A: Die folgenden Erweiterungskarten sind kompatibel zu MB699VP-B V3. Wir empfehlen die offiziellen Kabel für beste Kompatilität zu verwenden.



Wir arbeiten derzeit daran unsere NVMe Gehäuse mit den wichtigsten Erweiterungskarten-Herstellern zu zertifizieren. Wir werden weitre Erweiterungskarten zu der Liste hinzufügen. Möchten Sie Updates zu der kompatibilitätsliste erhalten so kontaktieren Sie uns bitte unter euinfo@icydock.com für weitere informationen.


F: Ich habe die Installation des Laufwerks und des Geräts gemäß den Anweisungen in der Bedienungsanleitung abgeschlossen, aber das System kann das Laufwerk immer noch nicht erkennen. Wie kann ich dieses Problem beheben?

A: Überprüfen Sie zunächst die Kompatibilität Ihrer Hardware und stellen Sie sicher, dass das Laufwerk, das Laufwerksgehäuse, das Kabel und die Host-Schnittstellen kompatibel sind. Versuchen Sie, das Laufwerk direkt an den Rechner anzuschließen, um zu sehen, ob das System das Laufwerk erkennen kann. Wenn das System das Laufwerk immer noch nicht erkennt, kann dies ein Problem mit dem Gehäuse ausschließen. Sie können auch versuchen, das Laufwerksgehäuse mit anderen Laufwerken, Kabeln oder Systemen zu verbinden, um zu sehen, ob das Problem behoben werden kann. Wenn das System das Laufwerk immer noch nicht erkennt, gibt es einige mögliche Probleme:

Nicht genügend PCIe-Lanes im System: Unabhängig davon, ob Sie das Laufwerksgehäuse mit dem Motherboard oder einer Zusatzkarte verbinden, ist es wichtig zu wissen, dass die Anzahl der verfügbaren PCIe-Lanes begrenzt ist. Dazu gehört, dass Sie die Anzahl der von der CPU und dem Chipsatz bereitgestellten Lanes sowie deren Zuweisungsmethode kennen. Andernfalls kann es zu langsameren Übertragungsgeschwindigkeiten, instabilen Verbindungen oder sogar zur Unfähigkeit kommen, das Laufwerk zu erkennen.
Inkompatible Schnittstellenprotokolle: Es ist wichtig zu prüfen, ob die MiniSAS HD-, OCuLink- oder SlimSAS-Schnittstelle auf dem Motherboard oder der Zusatzkarte NVMe unterstützen kann.
Inkompatibler Pinbelegungsstandard der Schnittstelle: Bevor Sie das Laufwerksgehäuse an den MiniSAS HD-, OCuLink- oder SlimSAS-Anschluss des Motherboards oder der Zusatzkarte anschließen, vergewissern Sie sich bitte, dass der Anschluss denselben Pinout-Standard verwendet wie der Anschluss an unserem Laufwerksgehäuse. Um den Pinout-Standard unseres Laufwerksgehäuses zu überprüfen, können Sie in der Spezifikationstabelle auf unserer Produktseite nachsehen, wo angegeben ist, ob der Pinout-Standard Legacy oder SFF-9402 1.1 ist.
Übermäßige Länge des Anschlusskabels: Um eine optimale Leistung zu gewährleisten, wird empfohlen, ein Verbindungskabel zu verwenden, das nicht länger als 50 cm ist. Die Verwendung längerer Kabel kann zu übermäßigen Signalverlusten führen, was zu langsameren Übertragungsgeschwindigkeiten, instabilen Verbindungen oder sogar der Unfähigkeit, das Laufwerk zu erkennen, führen kann. Außerdem empfehlen wir, für das Gerät und den Host denselben Schnittstellenanschluss zu verwenden, um mögliche Kompatibilitätsprobleme zu vermeiden.

F: Mein NVMe Laufwerk wird nicht registriert nachdem ich es im laufenden Betrieb wieder eingesetzt habe?

A: Bei Systemen die Hot Plug unterstützen erfordert jeder Laufwerkswechsel im laufenden Betrieb ein Refresh des Betriebssystems ium das Laufwerk zu erkennen. Wird das Laufwerk nach dem manuellen Refresh weiterhin nicht erkannt so kontakieren Sie uns unter euinfo@icydock.com für eine weitere Diagnose.



Sollten das Laufwerk selbst nach einem manuellen Refresh nicht angezeigt werden, ist es möglich, dass Ihr System die hot Plug Funktion nicht unterstützt. In diesem Fall empfehlen wir, dass Sie sich mit dem Hersteller Ihres Motherboards / Ihrer Add-on Karte in Verbindung setzen um festzustellen, ob die NVMe Hot Plug Funktion unterstützt wird.



Windows 11 / Windows 10 / Windows 8 – In der Suchzeile der Taskbar geben Sie bitte Geräte-Manager ein und wählen Sie diesen in dem Menü aus. Rechtsklicken Sie auf Laufwerke und wählen Sie Nach geänderter Hardware suchen.



Windows 7 – Rechtsklicken Sie das Computer Icon auf dem Desktop und wählen Sie System-Eigenschaften und klciken auf den Geräte-Manager. Rechtsklicken Sie auf Laufwerke und wählen Sie dann Nach geänderter Hardware suchen.


Image result for disk drive scan for hardware changes




F: Die Montageschrauben für das Gerät scheinen zu kurz zu sein um dieses in meinem System zu installieren. Was kann ich nun tun?

A: Für Computergehäuse die dickeres Metall verwenden können die inklusiven Montageschrauben (M3*2.5L) eventuell zu kurz sein. Bitte verwenden Sie längere Schrauben (M3*4L) um das Gerät sicher zu installieren oder kontaktieren Sie uns unter euinfo@icydock.com für Ersatzschrauben.


F: Kann ich den Lüfter, der am Gerät angebracht ist, ersetzen? Wird dadurch die Garantie ungültig?

A: Der von uns verwendete Lüfter wurde zusammen mit dem Laufwerksgehäuse gründlich getestet, um sicherzustellen, dass er ordnungsgemäß funktioniert und die Geschwindigkeitsregelung des Lüfters (für bestimmte Modelle) unterstützt. Daher empfehlen wir unseren Kunden, den Originallüfter beizubehalten, um das beste Ergebnis zu erzielen. Wir sind uns jedoch darüber im Klaren, dass der serienmäßige Lüfter nicht für alle Anwendungen geeignet ist, weshalb wir uns entschieden haben, die Garantie zu gewähren, wenn der Lüfter eines Drittanbieters verwendet wird. Die Garantie kann jedoch erlöschen, wenn der Lüfter eines Drittanbieters elektrische Schäden am Gerät verursacht.


F: Welche Spezifikationen sollte ich vor dem Kauf eines Fremdlüfters überprüfen?

A: Die folgenden Daten sind die erforderlichen Lüfterspezifikationen und kompatiblen Lüftermodelle für MB720MK-B V2



Abmessungen (LxBxH) 40 x 40 x 10mm 40 x 40 x 20mm
Anschluss 3 Pin Wafer
Nennspannung (VDC) 12V DC
Nennstrom (A) < 0.12A (127mA)
Spezifikation der Schrauben Kreuzschlitz-Flachkopf - M3 x 15mm - Stahl
(nicht inklusive)
Kreuzschlitz-Flachkopf - M3 x 25mm – Stahl
(mit serienmäßigem Lüfter inklusive)



Kompatible Lüftermodelle



(ohne Test, Verwendung auf eigene Gefahr)




F: Ich habe das Gefühl, dass die obere und untere Metallfeder des Laufwerksträgers beim Einsetzen des Laufwerksträgers festsitzt. Was muss ich tun?

A: Nehmen Sie den Laufwerkseinschub aus dem Gehäuse und setzen Sie ihn wieder ein, ohne übermäßigen Druck auf das Maschenblech an der Vorderseite des Einschubs auszuüben. Übermäßiger Druck auf das vordere Maschenblech kann die obere und untere Metallfeder verbiegen, was zu Schwierigkeiten beim Einsetzen des Einschubs führt. Setzen Sie daher den Laufwerkseinschub in diesem Fall nicht gewaltsam ein, da dies zu einer Beschädigung der Metallfeder führen kann.



metal spring
Bitte üben Sie KEINEN übermäßigen Druck auf das Maschenblech aus, wie abgebildet.
