EZConvert MB705M2P-B M.2 PCIe 4.0 NVMe SSD zu 2,5" U.2 SSD Konverter / Adapter

ICY DOCKs EZConvert MB705M2P-B ist die Komplettlösung um eine M.2 PCIe 3.0/4.0 NVMe SSD in eine handelsübliche 2,5 Zoll U.2 (SFF-8639) NVMe SSD mit exakten Abmessungen, Anschlussposition und Montagebohrungen umzuwandeln. Entwickelt mit einem Blick auf hohe Kompatibilität nimmt dieser Adapter alle M.2 Größen von 30mm bis 80mm Länge auf (2230 / 2242 / 2260 / 2280) und erlaubt eine Installation ohne Schrauben oder Werkzeuge. So wird eine mühelose Installation in jeglichen 2,5 Zoll U.2 NVMe Backplanes, Hot Swap Slots und 2,5 Zoll Einbaurahmen sowie ICY DOCKs eigenen U.2 NVMe SSD Wechselrahmen ermöglicht. Das solide Aluminiumgehäuse schützt die empfindlichen M.2 SSDs vor Stößen und Stürzen und agiert gleichzeitig als Kühlkörper im Zusammenspiel mit den inklusiven Wärmeleitpads. So bleiben Ihre SSDs auch unter hohen Belastungen kühl und leistungsstark.
Hot-Plug Unterstützung

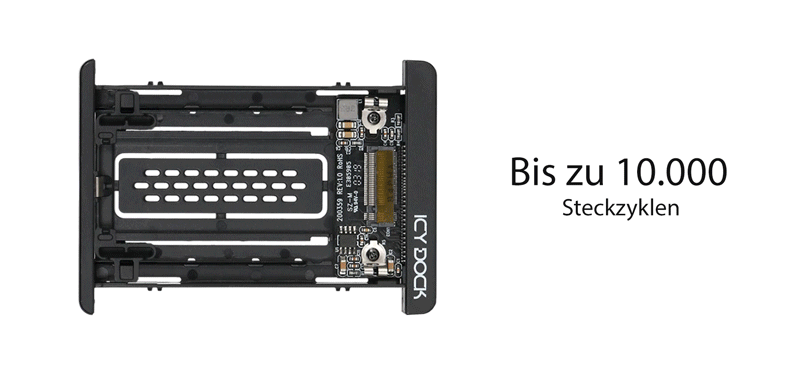

Da M.2 SSDs nicht für Hot Swap Wechsel entwickelt wurden sind ihre Anschlüsse besonders empfindlich und für gewöhnlich auf nur 250 Steckzyklen ausgelegt. Mit dem EZConvert MB705M2P-B können M.2 PCIe NVMe SSDs allerdings per Hot Plug gewechselt werden ohne die internen Anschlüsse zu beanspruchen. Stattdessen wird der von ICY DOCK verwendete und mit 10.000 Steckzyklen bewertete Anschluss verwendet. Hot Plug Wechsel erlauben müheloses Hinzufügen, Entnehmen und Austauschen von Laufwerken ohne dabei das System neu starten zu müssen.
Hinweis - Der Host muss NVMe Hot Plug unterstützen damit das Betriebssystem den Laufwerkswechsel im laufenden Betrieb registriert. Sollte Ihre M.2 SSD nicht korrekt erkannt werden so konsultieren Sie bitte unsere Fragen & Antworten Sektion.
Perfekte Kompatibilität

EZConvert MB705M2P-B nimmt alle 30mm-80mm M.2 PCIe NVMe SSDs (2230 / 2242 / 2260 / 2280) auf und verfügt über exakte Abmessungen, Anschlussposition und Montagebohrungen wie eine handelsübliche 9,5mm U.2 NVMe SSD.
Der aus einem Stück gefertigte Kühlkörper der gleichzeitig auch als Oberseite agiert kann ohne Schrauben oder Werkzeuge aufgesteckt und abgenommen werden und erlaubt so eine einfache, sekundenschnelle Installation der SSD.
Die einstellbare M.2 Verriegelung lässt sich verschieben um alle herkömmlichen M.2 PCIe NVMe SSD Längen inklusive 2230 (30mm), 2242 (42mm), 2260 (60mm) und 2280 (80mm) aufzunehmen. Die Verriegelung klingt sich hierbei in das Schraubenloch der SSD und fixiert diese so ohne Schrauben zu benötigen. So sparen Sie sich den Aufwand den kleinen, leicht zu verlierenden, Schrauben handhaben zu müssen und schützen die SSD gleichzeitig vor Vibrationen und Erschütterungen.
Da der MB705M2P-B das standardisierte 2,5 Zoll U.2 Format verwendet kann er in jeder U.2 Backplane, jedem Hot Swap Slot oder 2,5 Zoll Einbaurahmen oder in ICY DOCKs U.2 NVMe SSD Wechselrahmen verwendet werden.
Vollgepackt mit Features

Der Aluminiumdeckel dient sowohl dem Schutz der empfindlichen M.2 SSD vor Stößen und Stürzen als auch der effektiven passiven Kühlung um Ihre NVMe SSDs auch bei hoher Belastung in sicheren Temperaturen betreiben zu können.
Das inklusive Wärmeleitpad kann an die Unterseite des Aluminiumdeckels geklebt werden um für zusätzliche Wärmeableitung zu sorgen.
Für weitergehende Kühlleistung kann das untere Element mit den Lüftungsöffnungen herausgetrennt werden um so Platz für einen M.2 Kühlkörper zu schaffen oder mehr Luftstrom zu ermöglichen.
Der MB705M2P-B unterstützt die volle NVMe Bandbreite bis zu 64Gbps und erlaubt so die uneingeschränkte Nutzung der schnellsten M.2 NVMe SSDs.
Kompatibel mit USB 3.2 zu U.2 NVMe SSD Reader (EZ-Adapter MB931U-1VB)

Der EZ-Adapter MB931U-1VB ist kompatibel mit dem EZConvert MB705M2P-B und lässt sich an jeden USB Port anschließen wodurch Sie höchst flexibel unterwegs M.2 NVMe SSDs einsetzen können.

Kundenspezifische ICY DOCK Laufwerksgehäuse: Maßgeschneidert für TAA & UL-Zertifizierungsstandards und mehr!

Wir bei ICY DOCK wissen, wie wichtig es ist, verschiedene Industrie- und Sicherheitsstandards einzuhalten. Während unsere Standardprodukte bereits mit Blick auf höchste Qualität gefertigt werden, bieten wir unseren Kunden auch die Möglichkeit, ICY DOCK Laufwerksgehäuse und Wechselrahmen so anzupassen, dass sie ihre spezifischen Zertifizierungsanforderungen erfüllen. Dazu gehören Standards wie TAA und UL bis hin zu umfangreichen Temperaturtests.

Unser engagiertes Team ist darauf vorbereitet, Produktmaterialien und -designs anzupassen, um die vollständige Einhaltung der Vorschriften zu gewährleisten. Darüber hinaus bieten wir unseren Kunden umfassende Beratung während des gesamten Zertifizierungsprozesses. Unser Ziel ist es, nicht nur die genauen Spezifikationen zu erfüllen, sondern auch sicherzustellen, dass unsere Produkte die strengen Tests erfolgreich bestehen. Unten finden Sie eine detaillierte Tabelle mit allen optionalen Zertifizierungen, die mit unseren anpassbaren Lösungen getestet werden können.

Optional Certifications Available for EZConvert MB705M2P-B
TAA	Konformität mit dem Trade Agreements Act
UL	Sicherheitsstandard Zertifizierung
UL94	Entflammbarkeit von Kunststoffen
FCC	Konformität mit der Federal Communications Commission
Weiter Temperaturbereich	MIL-STD-810H - Method 501.7 & 502.7

Die Anpassung von ICY DOCK Produkten an bestimmte Zertifizierungen ist mit Gebühren für die Erstellung der Zertifikate, einschließlich der erforderlichen Tests, verbunden. Bitte beachten Sie, dass für einige Zertifikate wiederkehrende Gebühren anfallen können, um gültig zu bleiben. Für weitere Details und Anfragen kontaktieren Sie uns bitte unter euinfo@icydock.com

Produktmerkmale

•	Wandelt Ihre M.2 NVMe SSD in eine 2,5” U.2 NVMe SSD mit 9,5mm Bauhöhe um

•	Exakt identische Maße, Anschlussposition und Montagebohrungen wie eine handelsübliche U.2 SSD

•	Nimmt jede M.2 PCIe NVMe SSD von 30mm bis 80mm Länge auf (2230 / 2242 / 2260 / 2280)

•	Ermöglicht die Nutzung von Hot Plug mit jeder M.2 PCIe NVMe SSD

•	Unterstützt volle NVMe Bandbreite bis 64Gbps

•	100% werkzeuglose und schraubenlose M.2 SSD-Installation

•	Kühlkörper aus Aluminium der gleichzeitig als Deckel dient und für optimalen Schutz und eine herausragende passive Kühlung sorgt

•	Element mit Lüftungsöffnungen kann aus der Unterseite herausgetrennt werden um für zusätzlichen Luftstrom und eine verbesserte Kühlung zu sorgen

•	Solides aus einem Stück ABS Kunststoff gefertigte Unterseite

•	Unterstützt U.2 (SFF-8639) Kabel

•	Passt in jede U.2 Backplane, Hot-Swap Wechselrahmen und Slots oder 2,5 Zoll Einbaurahmen

•	3 Jahre Herstellergarantie

Spezifikationen

Modellnummer:	MB705M2P-B
Farbe:	Schwarz
Unterstützte Laufwerksgröße:	1 x M / B + M key M.2 PCIe NVMe SSD 2230/2242/2260/2280
Kompatible Laufwerkstypen:	NVMe M.2
Max. Anzahl an M.2:	1
Host Interface:	1 x U.2 SFF-8639 Pin-out definiert nach SFF-9402 Rev 1.1 (Tri-Mode HBA/RAID Karten kompatibel)
Übertragungsrate:	Bis zu 64Gbps
Unterstützte HDD-Kapazität:	Keine Einschränkung
Material:	Metal & ABS Kunststoff
Produktmaße (B x H x T):	70,0 x 9,5 x 101,0mm
Produktgewicht (netto):	67g
Gewicht inkl. Verpackung:	99,5g
Packungsinhalt:	Gerät, Schrauben, Anleitung, Wärmeleitpads
SATA-Anschluss Steckzyklen:	10.000
Luftfeuchtigkeit:	5%~65% RH
Betriebstemperatur:	0°C bis 60°C (32°F bis 140°F)
Lagertemperatur:	-35°C bis 70°C (-31°F bis 158°F)
Konformität:	CE, RoHS, REACH
Garantie:	3 Jahre

FAQ

F: Können Sie Erweiterungskarten empfehlen die mit MB705M2P-B kompatibel sind?

A: Die folgenden Erweiterungskarten sind kompatibel zu MB705M2P-B. Wir empfehlen für eine optimale Kompatibilität nach Möglichkeit die offiziellen Kabel zu verwenden.

Unterstützte Add-on Karten für MB705M2P-B

Wir arbeiten derzeit daran unsere NVMe Gehäuse mit den wichtigsten Erweiterungskarten-Herstellern zu zertifizieren. Wir werden weitre Erweiterungskarten zu der Liste hinzufügen. Möchten Sie Updates zu der kompatibilitätsliste erhalten so kontaktieren Sie uns bitte unter euinfo@icydock.com für weitere informationen.

F: Ich verwende Intel / Broadcom Tri-Mode HBA oder RAID Karten in Kombination mit dem MB705M2P-B, aber die Laufwerke werden nicht in meinem System angezeigt. Was kann ich tun?

A: Das Problem wird durch eine von der normalen U.2 Verbindung abweichende Pin-Belegung seitens der HBA / RAID-Karten Hersteller für den Tri-Mode verursacht. Bei der Verwendung solcher Karten mit U.2 NVMe Laufwerken und Kabeln muss ein sogenanntes U.2 Enabler Kabel zur Herstellung der Kompatibilität mit der regulären U.2 Pin-Belegung verwendet werden. Für weitere Informationen bitte HIER klicken.

F: Mein NVMe Laufwerk wird nicht registriert nachdem ich es im laufenden Betrieb wieder eingesetzt habe?

A: Da M.2 SSDs nicht für Hot Swap entwickelt wurden, empfehlen wir dringend das System / Gerät vor Installation oder Entnahme der M.2 SSD herunterzufahren. Ist Ihr System weiterhin nicht in der Lage das Laufwerk zu erkennen, folgen Sie den nachfolgenden Schritten um manuell nach neuer Hardware zu suchen:

Windows 11 / Windows 10 / Windows 8 – In der Suchzeile der Taskbar geben Sie bitte Geräte-Manager ein und wählen Sie diesen in dem Menü aus. Rechtsklicken Sie auf Laufwerke und wählen Sie Nach geänderter Hardware suchen.

Windows 7 – Rechtsklicken Sie das Computer Icon auf dem Desktop und wählen Sie System-Eigenschaften und klciken auf den Geräte-Manager. Rechtsklicken Sie auf Laufwerke und wählen Sie dann Nach geänderter Hardware suchen.

Image result for disk drive scan for hardware changes

Wenn die oben genannten Probleme ausgeschlossen wurden und das System die M.2 SSD immer noch nicht erkennt, ist es möglich, dass bestimmte Systemkomponenten die Verwendung von U.2 SSDs nicht unterstützen. Bitte stellen Sie sicher, dass die Anschlussschnittstelle des Motherboards und die Adapterkarte mit dem Betrieb von U.2-SSDs kompatibel sind.

*U.2 SSDs und U.3 SSDs sind unterschiedliche SSD-Typen. Komponenten, die ausschließlich für die Verwendung von U.3 SSDs entwickelt wurden, unterstützen nicht unbedingt U.2 SSDs.

F: Ich erhalte Fehlermeldungen nach der Installation des MB705MP-B in meinem Dell PowerEdge-Server. Was kann ich tun?

A: Stellen Sie zunächst sicher, dass die verwendete M.2-SSD eine NVMe-Version ist und dass sie ordnungsgemäß im MB705M2P-B installiert ist, wobei die Goldfinger der M.2 vollständig in den Anschluss des MB705 einrasten. Vergewissern Sie sich außerdem, dass der MB705M2P-B sicher mit dem System verbunden ist, und überprüfen Sie, ob Ihre BIOS-, iDRAC- und CPLD-Versionen auf dem neuesten Stand sind. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an unser Support-Team, um weitere Unterstützung zu erhalten: euinfo@icydock.com.

F:Ist der MB705M2P-B mit den U.2-SSD-Steckplätzen/Slots meines Dell PowerEdge-Servers kompatibel?

A: Absolut. Der MB705M2P-B wurde sorgfältig nach dem exakten Formfaktor von Standard-U.2-SSDs entwickelt, was die Abmessungen, die Platzierung der Anschlüsse und die Größe einschließt, um eine vollständige Kompatibilität mit U.2 SSD-Umgebungen zu gewährleisten. Sollten Sie Probleme mit der Passform oder dem Anschluss haben, steht Ihnen unser Support-Team unter euinfo@icydock.com gerne zur Verfügung.

Reviews

von OCinside.de

“Der Icy Dock EZConvert MB705M2P-B ist absolut sauber verarbeitet und verbessert dank der gut durchdachten Kühlung die Temperatur der montierten NVMe SSD erheblich. Damit ermöglicht der EZConvert von Icy Dock eine dauerhafte, hohe Performance selbst bei einer Gen3 x4 SSD mit stärkerer Wärmeentwicklung.”

22. November 2019

von ServetheHome

"Construction of the Icy Dock MB705M2P-B is top-notch, rugged and a lid made of aluminum that acts as a heat sink for cooling."

5. Juli 2019
