ToughArmor MB720MK-B V2

4 Bay M.2 NVMe SSD PCIe 4.0 Vollmetall-Wechselrahmen (kein Tri-Mode Support)
Produktdetails
    Hinweis 1:  Dieses Produkt wurde kompatibel zu reinen NVMe Host-Karten entwickelt. Auf Grund von unteschiedlichen Leiterplatten-Designs sind die kürzlich eingeführten NVMe/SATA/SAS Tri-Mode Host-Karten daher nicht kompatibel zu dem Modell MB021VP-B. Falls Sie dieses Modell erworben haben und Verbindungsprobleme mit Tri-Mode Karten haben kontaktieren Sie uns bitte unter euinfo@icydock.com für weitere Unterstützung.

    Hinweis 2: Um eine M.2, U.2 oder U.3 NVMe-SSD in einem PCIe 16x- oder 8x-Steckplatz zu verwenden, muss das Motherboard oder die Erweiterungskarte PCIe Bifurcation unterstützen. Dieser Modus teilt die PCIe-Lanes in spezifische Konfigurationen wie x4, x4, x4, x4 für einen 16x-Steckplatz oder x4, x4 für einen 8x-Steckplatz auf, um sicherzustellen, dass die SSD vom System gelesen werden kann. For compatible hardware, please refer to the FAQ Sektion. Wenn Ihre Hardware dort nicht aufgeführt ist, kontaktieren Sie uns um Unterstützung zu erhalten.
  • Der ToughArmor MB720MK-B V2 ist ein robustes 4x M.2 PCIe 4.0 NVMe SSD Wechselrahmen-Design das in einen optischen 5,25 Zoll Laufwerksschacht passt und Datentransferraten von bis zu 64 Gbp/s über den OCulink (SFF-8612) Anschluss unterstützt. Er vereinfacht den Ein- und Ausbau von M.2 NVMe SSDs durch die herausnehmbaren Laufwerkseinschübe mit werkzeuglos verstellbarer M.2-Verriegelung, so dass ein SSD-Wechsel jederzeit möglich ist, ohne das Computergehäuse zu öffnen oder mit den Befestigungsschrauben der SSD hantieren zu müssen. Für eine optimale Kühlleistung ist das MB720MK-B V2 mit zwei Lüftern auf der Rückseite ausgestattet, um die von der extrem schnellen PCIe 4.0 SSD erzeugte Wärme abzuführen. Darüber hinaus verfügt jeder Einschub / Tray über einen extragroßen Kühlkörperdeckel und ein Wärmeleitpad, um eine optimale Temperatur der SSDs zu gewährleisten. Als Teil der robustesten Serie von ICY DOCK ist das MB720MK-B V2 aus einer Vollmetallkonstruktion mit Metallschlössern für maximalen Schutz gefertigt.
  • Überlegene PCIe 4.0 Leistung
    Um das volle Potenzial der PCIe 4.0 NVMe-SSD zu erschließen, verwendet jeder Laufwerksschacht einen dedizierten OCulink (SFF-8612)-Anschluss, um die Bandbreitenrate von 64 Gb/s zu erreichen, was zwei Mal schneller ist als PCIe 3.0 und zehnmal schneller als SATA-Standards. Dies macht es zu einer idealen Lösung für datenintensive Anwendungen wie autonomes Fahren, mobile Automatisierung, Echtzeit-Prognosen, Videobearbeitung und Militäranwendungen.
  • Entnehmbares Tray-Design
    Eine typische M.2 SSD wird auf dem Motherboard oder der Adapterkarte installiert, die oft mit winzigen Schrauben gesichert ist und das Öffnen des Computergehäuses erfordert, um auf die Laufwerke zuzugreifen. Mit dem ToughArmor MB720MK-B V2 werden Ihre M.2 NVMe SSDs in den optischen 5,25 Zoll Schacht des Computersystems verlagert, so dass Sie die SSDs wechseln können, ohne das Gehäuse öffnen zu müssen, was die Wartung der SSDs effizienter und einfacher macht.
  • Zum Patent angemeldete M.2 SSD-Verriegelung
    Um die SSD einzubauen, legen Sie die M.2 PCIe NVMe SSD einfach in den Laufwerkseinschub, stellen die M.2-Verriegelung auf die richtige SSD-Länge ein, und schon kann es losgehen. Es werden keine Werkzeuge oder Schrauben benötigt.
  • Unterstützung aller SSD-Längen
    Die verstellbare M.2-Verriegelung nimmt alle standardmäßigen M.2 PCIe NVMe SSDs auf, einschließlich 2230 (30 mm), 2242 (42 mm), 2260 (60 mm), 2280 (80 mm) und 22110 (110 mm), was diesen Einschub universell kompatibel zu allen M.2 SSD-Längen und durch Unterstützung für extralange M.2 SSDs mit 110 mm Länge zudem zukunftssicher macht.
  • EMI Erdung
    Die Erdung Ihrer M.2 SSD ist unerlässlich, da das Austauschen von Laufwerken ohne ordnungsgemäße Erdung zu Hardwareschäden durch statische Entladungen führen kann. Mit unserer innovativen EMI-Erdungstechnologie befindet sich das Laufwerk, sobald es in der verstellbaren M.2-Verriegelung eingeklinkt ist, in einem konstanten geerdeten Zustand im gesamten Tray, Gehäuse und Computersystem, um sicherzustellen, dass Ihre SSDs vor statischen Stromstößen geschützt und während des Austauschs sicher sind.
  • ToughArmor Schutz
    Der ToughArmor MB720MK-B V2 ist ein Wechselrahmen, auf den man sich viele Jahre lang verlassen kann und der auch in den rauesten Umgebungen bestehen kann. Er ist mit einem robusten, hochbelastbaren Vollmetallschutz für das gesamte Gerät und den Tray ausgestattet und eignet sich daher perfekt für industrielle Anwendungen, die möglicherweise eine Brennbarkeitseinstufung erfordern. Die hervorragende Verarbeitungsqualität eignet sich für verschiedene Unternehmenssysteme wie Militär und Behörden, Bordcomputer und dem Einsatz in Fertigungsbedingungen wie eingebettete Steuerungs- und Fabrikautomatisierungssysteme.
  • Maximale Kühlleistung
    Da M.2 NVMe SSDs für ihre hohe Temperaturentwicklung bekannt sind, müssen die SSDs jederzeit auf Betriebstemperatur gehalten werden, um Leistungseinbußen zu vermeiden. Daher ist jeder Laufwerkseinschub ist mit einem extragroßen, hocheffizienten Aluminium-Kühlkörperdeckel und einem Wärmeleitpad ausgestattet.
  • Im Zusammenspiel mit den beiden 40mm Lüftern wird die Wärme durch die strategisch platzierten Belüftungsöffnungen im gesamten Gehäuse weiter abgeleitet.
  • Die beiden Lüfter verfügen über drei Geschwindigkeitsstufen: Hoch, Niedrig und Aus. Die Anwender können manuell die richtige Kühlungsoption auswählen, um die Laufwerke bei optimalen Betriebstemperaturen zu halten.
  • Vollgepackt mit Features
    Eine in den Einschub / Tray integrierte Status-LED zeigt Ihnen an, dass Ihre SSD eingeschaltet und in Betrieb ist. Die LED schaltet sich aus, wenn keine SSD installiert ist, um Strom zu sparen.
  • Für eine zusätzliche physische Sicherung kann das integrierte Schloss zum Schutz vor unerwünschtem Zugriff und zur Sicherung von SSDs in anspruchsvollen Umgebungen, wie z. B. bei militärischen Systemen und PCs in Fahrzeugen, verwendet werden.
  • Vergessen Sie nie, welche Laufwerke in welche Slots gehören. Mit unseren individuellen ID-Steckern wissen Sie immer, welcher Laufwerksschacht in Ihren RAID-Verbund gehört oder welche Laufwerke bestimmte Dateien enthalten. Sie können sie frei herausnehmen und neu anordnen, um sie besser an Ihre Konfigurationen anzupassen, oder sie für einen simpleren Look entfernen.

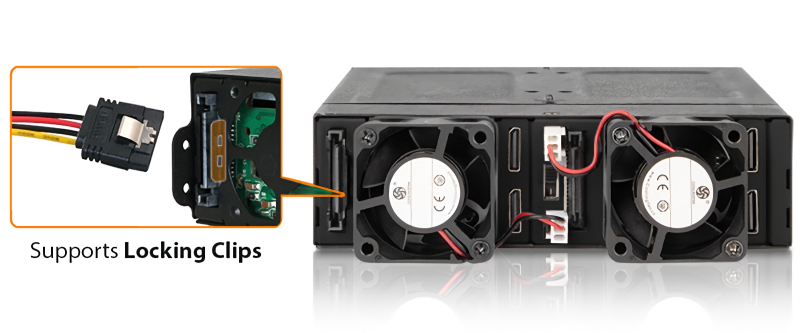

  • Der ToughArmor MB720MK-B V2 unterstützt 15-Pin SATA-Stromkabel mit Halteclips. Sie müssen sich nie wieder Sorgen machen, dass sich Kabel ungewollt von Ihrem Gerät lösen. Sobald diese Kabel angeschlossen sind, werden sie verriegelt und bleiben sicher an ihrem Platz.
Welche ToughArmor MB720 Variante ist die Richtige für Sie?
Modell MB720M2K-B MB720MK-B V2
Lüfter Zwei Lüfter (40 x 40 x 10mm) Zwei Lüfter (40 x 40 x 20mm)
Lüftergeschw. 4.800 RPM 8.000 RPM
Anschlüsse 4 x MiniSAS HD 4i (SFF-8643) 4 x OCuLink 4i (SFF-8612)
Pinout Legacy SFF-9402 Rev 1.1
Produkt Abmessungen
(L x B x H)
171 x 146 x 41,3mm 181 x 146 x 41,3mm
Gewicht (netto) 1334g 1325g
Gewicht (brutto) 1560,3g 1504,8g
Geeignet für NVMe HBA/RAID Adapter
mit Legacy Pinout
NVMe HBA/RAID Adapter
mit SFF-9402 Pinout

Produktmerkmale
Nimmt 4x M.2 NVMe SSD aller Längen auf; 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280) und 110mm (22110)

Passt in einen Standard 5,25 Zoll Einbauschacht (DVD-Schacht)

Verwendet 4x OCulink (SFF-8612) Anschlüsse (NVMe Host nötig), nicht Tri-Mode kompatibel

Unterstützt PCIe 4.0 Spezifikation mit Übertragungsraten von bis zu 64Gb/s pro SSD Slot

Zum Patent angemeldete schraubenlose M.2 Verriegelung für alle SSD-Längen

Werkzeuglose SSD-Installation für eine einfache Wartung

Robustes Vollmetallgehäuse das die meisten Anforderungen der Brennbarkeitsklasse erfüllt

Integrierte hocheffiziente Kühlkörper und zahlreiche Lüftungsöffnungen für eine exzellente Kühlleistung

2-Segment Schloss für zusätzlichen physischen Schutz

Die Eagle-Hook Tray-Verriegelung hält den Einschub sicher im Gehäuse

EMI Erdung – schützt SSDs vor elektrischen Schäden

5 Jahre eingeschränkte Herstellergarantie

Spezifikationen
Produktname: Vollmetall 4 Bay M.2 NVMe SSD PCIe 4.0 Wechselrahmen für ext. 5,25" Schacht
Modellnummer: MB720MK-B V2
Farbe: Schwarz
Unterstützte Laufwerksgröße: 4 x M.2 SSD (2230~22110)
Kompatible Laufwerkstypen: NVMe PCIe Gen 4x4
Max. Anzahl an Laufwerken: 4
Unterstützte SSD-Länge: 30mm – 110mm
Einbauschacht: 1 x ext. 5,25" Schacht
Host Interface: 4 x OCuLink(SFF-8612)
Stromanschluss: 2 x 15-Pin SATA Stromanschluss
Übertragungsrate: bis zu 64Gbps (Abhängig von SSD)
Unterstützte SSD-Kapazität: Keine Einschränkung
Kühlung (Aktiv): 2 x 40*40*20mm Lüfter
Material: Vollmetall
Sicherheit: 2-Segment Schloss
Produktmaße (B x H x T): 146,0 x 41,3 x 179,0mm
Produktgewicht (netto): 1352g
Gewicht inkl. Verpackung:
1578g
Status-LED: Bereit: Grün leuchtend; SSD Zugriff: Grün blinkend
Package content: Gerät, Anleitung, ID Stecker, Schrauben, Schlüssel
M.2 Anschluss Steckzyklen: 10.000
Luftfeuchtigkeit: 5%~65% RH
Betriebstemperatur: 0°C bis 60°C (32°F bis 140°F)
Lagertemperatur: -35°C bis 70°C (-31°F bis 158°F)
Konfürmität: CE, RoHS, REACH
Garantie: 5 Jahre eingeschränkte Herstellergarantie

FAQ

F: Können Sie eine Erweiterungskarte empfehlen die mit MB720MK-B V2 funktioniert?

A: Die folgenden Erweiterungskarten sind kompatibel zu MB720MK-B V2. Wir empfehlen die offiziellen Kabel für beste Kompatilität zu verwenden.



Wir arbeiten derzeit daran unsere NVMe Gehäuse mit den wichtigsten Erweiterungskarten-Herstellern zu zertifizieren. Wir werden weitre Erweiterungskarten zu der Liste hinzufügen. Möchten Sie Updates zu der kompatibilitätsliste erhalten so kontaktieren Sie uns bitte unter euinfo@icydock.com für weitere informationen.


F: Mein NVMe Laufwerk wird nicht registriert nachdem ich es im laufenden Betrieb wieder eingesetzt habe?

A: Da M.2 SSDs nicht für Hot Swap entwickelt wurden, empfehlen wir dringend das System / Gerät vor Installation oder Entnahme der M.2 SSD herunterzufahren. Ist Ihr System weiterhin nicht in der Lage das Laufwerk zu erkennen, folgen Sie den nachfolgenden Schritten um manuell nach neuer Hardware zu suchen:



Windows 11 / Windows 10 / Windows 8 – In der Suchzeile der Taskbar geben Sie bitte Geräte-Manager ein und wählen Sie diesen in dem Menü aus. Rechtsklicken Sie auf Laufwerke und wählen Sie Nach geänderter Hardware suchen.



Windows 7 – Rechtsklicken Sie das Computer Icon auf dem Desktop und wählen Sie System-Eigenschaften und klciken auf den Geräte-Manager. Rechtsklicken Sie auf Laufwerke und wählen Sie dann Nach geänderter Hardware suchen.


Image result for disk drive scan for hardware changes




F: Die Montageschrauben für das Gerät scheinen zu kurz zu sein um dieses in meinem System zu installieren. Was kann ich nun tun?

A: Für Computergehäuse die dickeres Metall verwenden können die inklusiven Montageschrauben (M3*2.5L) eventuell zu kurz sein. Bitte verwenden Sie längere Schrauben (M3*4L) um das Gerät sicher zu installieren oder kontaktieren Sie uns unter euinfo@icydock.com für Ersatzschrauben.


F: Kann ich den Lüfter, der am Gerät angebracht ist, ersetzen? Wird dadurch die Garantie ungültig?

A: Der von uns verwendete Lüfter wurde zusammen mit dem Laufwerksgehäuse gründlich getestet, um sicherzustellen, dass er ordnungsgemäß funktioniert und die Geschwindigkeitsregelung des Lüfters (für bestimmte Modelle) unterstützt. Daher empfehlen wir unseren Kunden, den Originallüfter beizubehalten, um das beste Ergebnis zu erzielen. Wir sind uns jedoch darüber im Klaren, dass der serienmäßige Lüfter nicht für alle Anwendungen geeignet ist, weshalb wir uns entschieden haben, die Garantie zu gewähren, wenn der Lüfter eines Drittanbieters verwendet wird. Die Garantie kann jedoch erlöschen, wenn der Lüfter eines Drittanbieters elektrische Schäden am Gerät verursacht.


F: Welche Spezifikationen sollte ich vor dem Kauf eines Fremdlüfters überprüfen?

A: Die folgenden Daten sind die erforderlichen Lüfterspezifikationen und kompatiblen Lüftermodelle für MB720MK-B V2



Abmessungen (LxBxH) 40 x 40 x 10mm 40 x 40 x 20mm
Anschluss 3 Pin Wafer
Nennspannung (VDC) 12V DC
Nennstrom (A) < 0.12A (127mA)
Spezifikation der Schrauben Kreuzschlitz-Flachkopf - M3 x 15mm - Stahl
(nicht inklusive)
Kreuzschlitz-Flachkopf - M3 x 25mm – Stahl
(mit serienmäßigem Lüfter inklusive)



Kompatible Lüftermodelle



(ohne Test, Verwendung auf eigene Gefahr)




F:Ich habe Probleme beim schließen des Deckels von dem SSD-Tray / Einschub und bin daher nicht in der Lage diesen komplett in das Gehäuse zu schieben nachdem ich die M.2 SSD in den Tray eingesetzt habe.

A: Stellen Sie sicher, dass die M.2 SSD korrekt mit der verstellbaren M.2 Halterung fixiert wurde. Der Deckel des Trays lässt sich nicht schließen wenn die M.2 Halterung nicht korrekt eingerastet ist. Falls Sie Probleme damit haben die M.2 Halterung zu fixieren oder den Deckel zu schließen, dann kann es sein, dass die von Ihnen verwendete M.2 SSD nicht der Standardhöhe für M.2 SSDs entspricht, die unter 1,5mm je Seite liegen sollte oder eine Gesamthöhe von 3,8mm nicht übersteigen darf. Die Verwendung von SSDs mit nicht standardmäßiger Höhe kann zu erhöhter Spannung auf der M.2 Verriegelung un dem Tray-Deckel führen wodurch der M.2 Anschluss nicht korrekt ausgerichtet wird. Falls Sie Probleme bei dem Einsetzen des Einschubs in das Gehäuse haben brechen Sie den Versuch sofort ab und überprüfen Sie die Höhe der der SSD um sicherzustellen, dass diese den Standardmaßen von weniger als 1,5mm Höhe je Seite oder 3,8mm Höhe insgesamt folgt.

Metal heat dissipation sticker



Hinweis: Einige M.2 SSD verwenden Wärmeleitplatten aus Metall die zu einer vom Standard abweichenden Höhe von mehr als 1,5mm je Seite führen. Entfernen Sie die Wärmeleitplatte um das Problem zu beheben, beachten Sie aber, dass dieses auf eigenes Risiko geschieht und die Garantie der SSD aufheben kann.



ICY DOCK Produkte werden entwickelt um mit M.2 SSDs kompatibel zu sein die der standardmäßigen Bauhöhe aufweisen. Wie empfehlen, dass Sie sich über die Höhe der SSD vor dem Kauf informieren und die unten stehende Liste inkompatibler M.2 SSDs für weitere Informationen konsultieren



M.2 NVMe SSDs die inkompatibel zu ICY DOCK Produkten sind:




M.2 SATA SSDs die inkompatibel zu ICY DOCK Produkten sind:




Bitte kontaktieren Sie euinfo@icydock.com falls Sie weiterhin ein Problem haben, damit dieses schnellstmöglich gelöst werden kann.

Klicken Sie hier um uns über kompatible oder inkompatible M.2 SSDs zu informieren


F: Ich habe das Gefühl, dass die obere und untere Metallfeder des Laufwerksträgers beim Einsetzen des Laufwerksträgers festsitzt. Was muss ich tun?

A: Nehmen Sie den Laufwerkseinschub aus dem Gehäuse und setzen Sie ihn wieder ein, ohne übermäßigen Druck auf das Maschenblech an der Vorderseite des Einschubs auszuüben. Übermäßiger Druck auf das vordere Maschenblech kann die obere und untere Metallfeder verbiegen, was zu Schwierigkeiten beim Einsetzen des Einschubs führt. Setzen Sie daher den Laufwerkseinschub in diesem Fall nicht gewaltsam ein, da dies zu einer Beschädigung der Metallfeder führen kann.



metal spring
Bitte üben Sie KEINEN übermäßigen Druck auf das Maschenblech aus, wie abgebildet.
