MB705M4P-S_M.2 NVMe SSD-zu-7-mm-2,5-Zoll-U.2-SSD-Adapter mit Montagehalterung

Verwandeln Sie jede M.2 NVMe SSD in eine 7 mm U.2 SSD für maximale Systemkompatibilität

Der ICY DOCK EZConvert MB705M4P-S ist ein robuster M.2 NVMe SSD zu U.2 SSD Konverter, der standardmäßige M.2 NVMe SSDs in den Formfaktor einer 7 mm U.2 SSD umwandelt. Durch die Kombination der Leistung von M.2 NVMe SSDs mit der vertrauten U.2 Schnittstelle ermöglicht der MB705M4P-S den Einsatz von M.2 SSDs in U.2 Backplanes, Hot Swap Speichergehäusen, Wechselrahmen-Systemen und industriellen Computerplattformen, ohne die bestehende Infrastruktur zu ändern.

Das flache 7 mm Design eignet sich besonders für ICY DOCK Wechselspeicherprodukte wie MB998V4P-B und MB092VK-B. So können Systemintegratoren kosteneffiziente M.2 SSDs nutzen und gleichzeitig den Komfort einer Hot Swap fähigen U.2 Speicherbereitstellung beibehalten.
Entwickelt für die Integration in U.2 Wechselrahmen

Im Gegensatz zu herkömmlichen M.2 Adaptern, die hauptsächlich für die interne Installation auf dem Mainboard vorgesehen sind, wurde der MB705M4P-S speziell für Speichersysteme entwickelt, die den U.2 Formfaktor nutzen.

Das standardisierte 7 mm U.2 SSD Profil ermöglicht es dem Konverter, direkt in kompatible U.2 Laufwerksschächte, Backplanes und ICY DOCK Wechselspeicherprodukte eingeschoben zu werden. Dies ermöglicht eine schnelle Laufwerksbereitstellung, vereinfachte Wartung und einen optimierten SSD Austausch in Servern, Edge Computing Systemen, Industrie-PCs und Embedded-Plattformen.

Für Systemintegratoren, die M.2 SSDs praktisch in bestehender U.2 Infrastruktur nutzen möchten, bietet der MB705M4P-S eine einfache und effiziente Lösung.

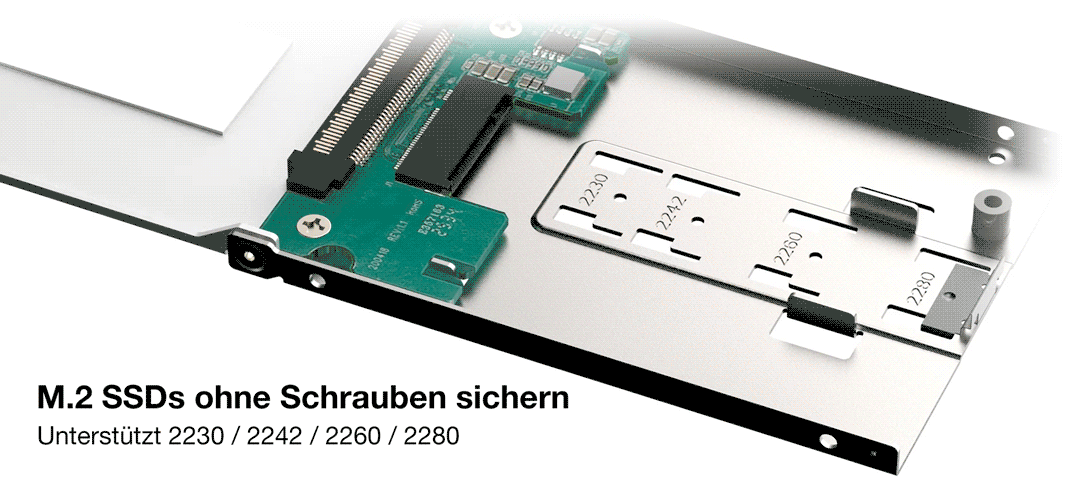

Werkzeuglose M.2 SSD Installation

Der MB705M4P-S verfügt über ein vollständig werkzeugloses und schraubenloses Installationsdesign für M.2 SSDs. Mit Unterstützung für M.2 2230, 2242, 2260 und 2280 PCIe NVMe SSDs sichert der integrierte Verriegelungsmechanismus die SSD ohne Schrauben oder Werkzeuge. Die Installation kann in wenigen Sekunden abgeschlossen werden, wodurch die Bereitstellungszeit deutlich reduziert und das Risiko verlorener Kleinteile bei Servicearbeiten minimiert wird.

Dieses Design ist besonders vorteilhaft für Umgebungen, in denen Laufwerke während Produktion und Tests häufig aktualisiert, ersetzt oder validiert werden.
Enterprise-Klasse Haltbarkeit des U.2 Anschlusses

Im Gegensatz zu herkömmlichen M.2 Adaptern für die dauerhafte Installation wurde der MB705M4P-S für Wechselspeicherumgebungen entwickelt, in denen Laufwerke häufig eingesetzt und entfernt werden.

Der integrierte U.2 Anschluss ist für bis zu 10.000 Einsteck- und Entnahmezyklen ausgelegt und bietet damit deutlich höhere Haltbarkeit für Hot Swap Speicheranwendungen, Validierungslabore, Edge Deployments und Enterprise-Systeme, die regelmäßige Laufwerkswartung erfordern. In Kombination mit seiner Vollmetallkonstruktion liefert der MB705M4P-S die Zuverlässigkeit, die für den langfristigen Einsatz in geschäftskritischen Umgebungen erforderlich ist.
Vollmetallkonstruktion mit verbessertem Wärmemanagement

Der vollständig aus Metall gefertigte MB705M4P-S dient sowohl als strukturelles Gehäuse als auch als passive Kühllösung. Der Aluminiumdeckel verfügt über ein vorinstalliertes Wärmeleitpad, das direkten Kontakt mit der SSD herstellt und Wärme von kritischen Komponenten in das Metallgehäuse ableitet. In Kombination mit dem offenen Belüftungsdesign des Konverters kann Wärme effizient abgeführt werden, um bei anhaltender Last optimale Betriebstemperaturen zu unterstützen. Die einteilige Metallabdeckung verbessert außerdem die Benutzerfreundlichkeit, indem sie Montage und Wartung vereinfacht und zusätzlichen Schutz vor physischen Beschädigungen bietet.

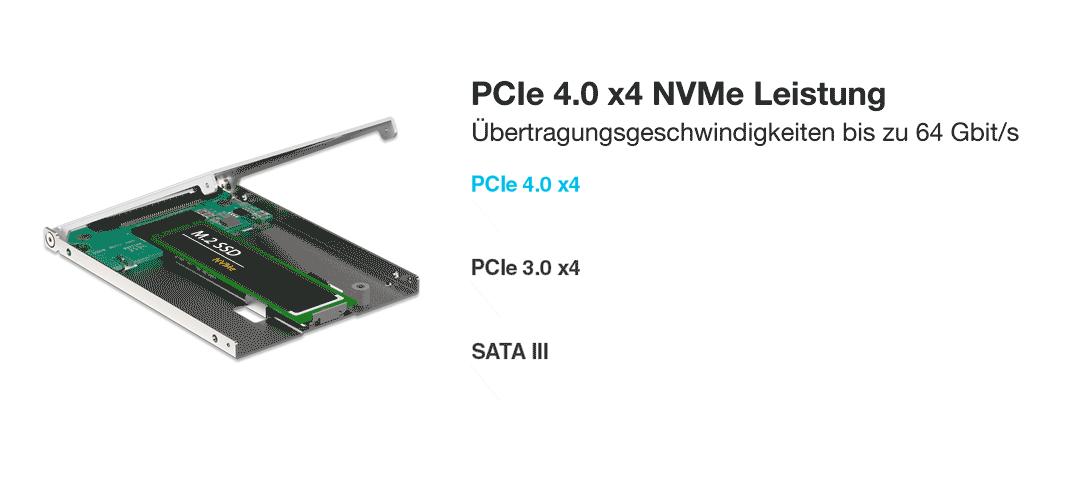

Native PCIe NVMe Leistung

Der MB705M4P-S erhält den nativen PCIe NVMe Signalpfad und unterstützt Übertragungsgeschwindigkeiten von bis zu 64 Gbit/s, sodass die Speicherleistung unverändert erhalten bleibt. Bei Validierungstests zeigte der Konverter im Vergleich zu Direktinstallationen weniger als 5 % Leistungsabweichung und blieb gleichzeitig vollständig kompatibel mit modernen PCIe Gen4 NVMe SSDs.

Ob in Workstation-Umgebungen, Industriesystemen, Edge Computing Geräten oder Hochleistungs-Speicherplattformen eingesetzt – der MB705M4P-S liefert die Geschwindigkeit und Reaktionsfähigkeit, die von modernem NVMe Speicher erwartet wird.
Kombinieren Sie ihn mit dem USB 3.2 zu U.2 NVMe SSD Lesegerät (EZ-Adapter MB931U-1VB R1)

Der EZ-Adapter MB931U-1VB R1 ist mit dem EZConvert MB705M4P-S kompatibel und funktioniert mit allen USB Anschlüssen. Dadurch erhalten Sie maximale Flexibilität beim Zugriff auf M.2 NVMe unterwegs.
Erweitern Sie den portablen NVMe Zugriff mit USB4 (EZ-Adapter MB307U-1VB)

Der EZ-Adapter MB307U-1VB ist mit dem EZConvert MB705M2P-B kompatibel und ermöglicht schnellen portablen Zugriff auf installierte M.2 NVMe SSDs über USB4 Konnektivität mit bis zu 40 Gbit/s. Ideal für Backup-, Validierungs- und Hochleistungs-Datentransfer-Workflows.

Produktmerkmale

•	Konvertiert M.2 NVMe SSDs in den Formfaktor einer 7 mm U.2 SSD - Ideal für den Einsatz in U.2 Backplanes, Wechselrahmen-Gehäusen und Hot Swap Laufwerksschächten.

•	Kompatibel mit U.2 Wechselrahmen-Lösungen - Unterstützt die Integration mit Produkten wie MB998V4P-B und MB092VK-B.

•	U.2 Anschluss für 10.000 Einsteck- / Entnahmezyklen ausgelegt - Entwickelt für häufigen Laufwerkswechsel in Wechselspeichersystemen und Enterprise-Implementierungen.

•	Werkzeuglose M.2 SSD Installation - Der integrierte Verriegelungsclip unterstützt M.2 2230 / 2242 / 2260 / 2280 SSDs ohne Schrauben oder Werkzeuge.

•	Vollmetallkonstruktion - Bietet Haltbarkeit, strukturelle Stabilität und verbesserte Wärmeableitung.

•	Aluminium-Kühlkörperdeckel mit Wärmeleitpad - Leitet Wärme von der SSD ab und verbessert die Kühlleistung.

•	Offenes Belüftungsdesign - Verbessert die Luftstromexposition für effizientere passive Kühlung.

•	Unterstützt PCIe NVMe Übertragungsgeschwindigkeiten bis zu 64 Gbit/s - Erhält native NVMe Leistung mit minimalem Overhead.

•	Passt in standardmäßige U.2 Infrastruktur - Kompatibel mit U.2 Backplanes, Montagehalterungen und Wechselspeichersystemen.

Spezifikationen

Modell：	MB705M4P-S
Farbe：	Silber
Unterstützte Laufwerksgröße：	2280/2260/2242/2230 M.2 NVMe SSD
Kompatibler Laufwerkstyp：	M.2 NVMe SSD
Anzahl der Laufwerke：	1
Laufwerksschacht：	N/A
Host-Schnittstelle：	1 x U.2 SFF-8639
Stromanschluss：	Über U.2 SFF-8639 Anschluss
Übertragungsrate：	Bis zu 64 Gbit/s (abhängig von der SSD-Geschwindigkeit)
Unterstützte SSD-Kapazität：	Keine Begrenzung
Laufwerkskühlung (passiv)：	Wärmeableitung über Metall mit passiver Kühlung
Hot Plug：	Ja
Status-LED：	N/A
Struktur / Material：	Vollmetall
Packungsinhalt：	Gerät, Schrauben, Benutzerhandbuch, M.2 SSD Verriegelungsclip
Abmessungen (B x H x T)：	70,0 x 7 x 100,5 mm
Nettogewicht des Produkts：	72,3 g
Luftfeuchtigkeit：	5%~65% RH
Betriebstemperatur：	0°C to 60°C (32°F to 140°F)
Lagertemperatur：	-35°C to 70°C (-31°F to 158°F)
Konformität：	CE, UKCA, RoHS, REACH
Garantie：	3 Jahre

Verwandte Produkte:

Verwandte Produktserien:

Quick Link:

FAQ

F: Können Sie eine Add-on-Karte empfehlen, die mit MB705M4P-S funktioniert?

A: Die folgenden Add-on-Karten sind mit MB705M4P-S kompatibel. Für die beste Kompatibilität empfehlen wir dringend die Verwendung des offiziellen Kabels.

Unterstützte Add-on-Karten und Kabel für MB705M4P-S

Hinweis:Wir empfehlen dringend, das Kabel bei einem vertrauenswürdigen lokalen Händler zu kaufen. Falls Sie die Kabel jedoch schwer finden, ist PC-Pitstop unser langjähriger Partner und kann weltweit liefern.

Wir zertifizieren unser NVMe Gehäuse derzeit mit den großen Herstellern von Add-on-Karten. Kompatible Add-on-Karten werden der Liste hinzugefügt.

Klicken Sie hier, um eine kompatible Add-on-Karte/ein kompatibles Kabel zu melden. Wenn Sie die Kompatibilität von Add-on-Karte(n) prüfen möchten, die nicht auf der Liste stehen, klicken Sie bitte hier.

F: Ich verwende Intel/Broadcom Tri-Mode HBA- und RAID-Karten mit dem MB705M4P-S, aber die Laufwerke werden in meinem System nicht angezeigt?

A: Das Problem wird dadurch verursacht, dass RAID-Kartenhersteller für Tri-Mode Karten eine andere Pinbelegung verwenden als normalerweise für U.2 Anschlüsse. Bei der Verwendung dieser Karten mit U.2 NVMe Laufwerken und Kabeln muss zur Kompatibilität ein U.2 Enabler-Kabel verwendet werden, das die Pinbelegung wieder auf die standardmäßigen U.2 Spezifikationen zurückführt. Weitere Informationen finden Sie hier.

F: Das System erkennt die M.2 SSD nicht, die ich im ICY DOCK Gehäuse installiert habe. Was soll ich tun?

A: Da die M.2 SSD nicht für Hot Swapping ausgelegt ist, empfehlen wir dringend, das Gerät/System vor dem Einsetzen oder Entfernen einer M.2 SSD auszuschalten. Wenn das System das Laufwerk weiterhin nicht erkennt, führen Sie die folgenden Schritte aus, um manuell nach neuer Hardware zu suchen:

Windows 11 / Windows10 / Windows 8 – Geben Sie im Suchfeld der Taskleiste Geräte-Manager ein und klicken Sie im Menü darauf. Sobald das Fenster des Geräte-Managers angezeigt wird, klicken Sie mit der rechten Maustaste auf das Laufwerkssymbol und anschließend auf Nach geänderter Hardware suchen.

Windows 7 – Klicken Sie mit der rechten Maustaste auf das Computer-Symbol auf dem Desktop, wählen Sie Eigenschaften, klicken Sie auf Geräte-Manager, klicken Sie mit der rechten Maustaste auf das Laufwerkssymbol und klicken Sie dann auf Nach geänderter Hardware suchen.

Image result for disk drive scan for hardware changes

Wenn die oben genannten Ursachen ausgeschlossen wurden und das System die M.2 SSD weiterhin nicht erkennt, ist es möglich, dass bestimmte Systemkomponenten die Nutzung von U.2 SSDs nicht unterstützen. Bitte stellen Sie sicher, dass die Anschluss-Schnittstelle des Mainboards und die Adapterkarte mit dem Betrieb von U.2 SSDs kompatibel sind.

*U.2 SSDs und U.3 SSDs sind unterschiedliche SSD Typen. Komponenten, die ausschließlich für die Verwendung mit U.3 SSDs entwickelt wurden, unterstützen U.2 SSDs nicht zwangsläufig.

F: Nach der Installation des MB705MP-B in meinem Dell PowerEdge Server erhalte ich Fehlermeldungen. Welche Schritte kann ich unternehmen?

A: Stellen Sie zunächst sicher, dass die verwendete M.2 SSD eine NVMe Version ist und ordnungsgemäß im MB705M4P-S installiert wurde, wobei die Goldkontakte der M.2 vollständig im Anschluss des MB705 sitzen. Vergewissern Sie sich außerdem, dass der MB705M4P-S sicher mit dem System verbunden ist, und prüfen Sie, ob BIOS, iDRAC und CPLD auf dem neuesten Stand sind. Wenn das Problem weiterhin besteht, wenden Sie sich bitte für weitere Unterstützung an unser Support-Team unter euinfo@icydock.com.

F: Ist der MB705M4P-S mit den U.2 SSD Slots/Schächten meines Dell PowerEdge Servers kompatibel?

A: Ja. Der MB705M4P-S wurde präzise nach dem Formfaktor standardmäßiger U.2 SSDs entwickelt, einschließlich Abmessungen, Anschlussposition und Größe, und gewährleistet vollständige Kompatibilität mit U.2 SSD Umgebungen. Sollten Probleme mit Passform oder Anschluss auftreten, steht unser Support-Team unter euinfo@icydock.com bereit.

Downloads

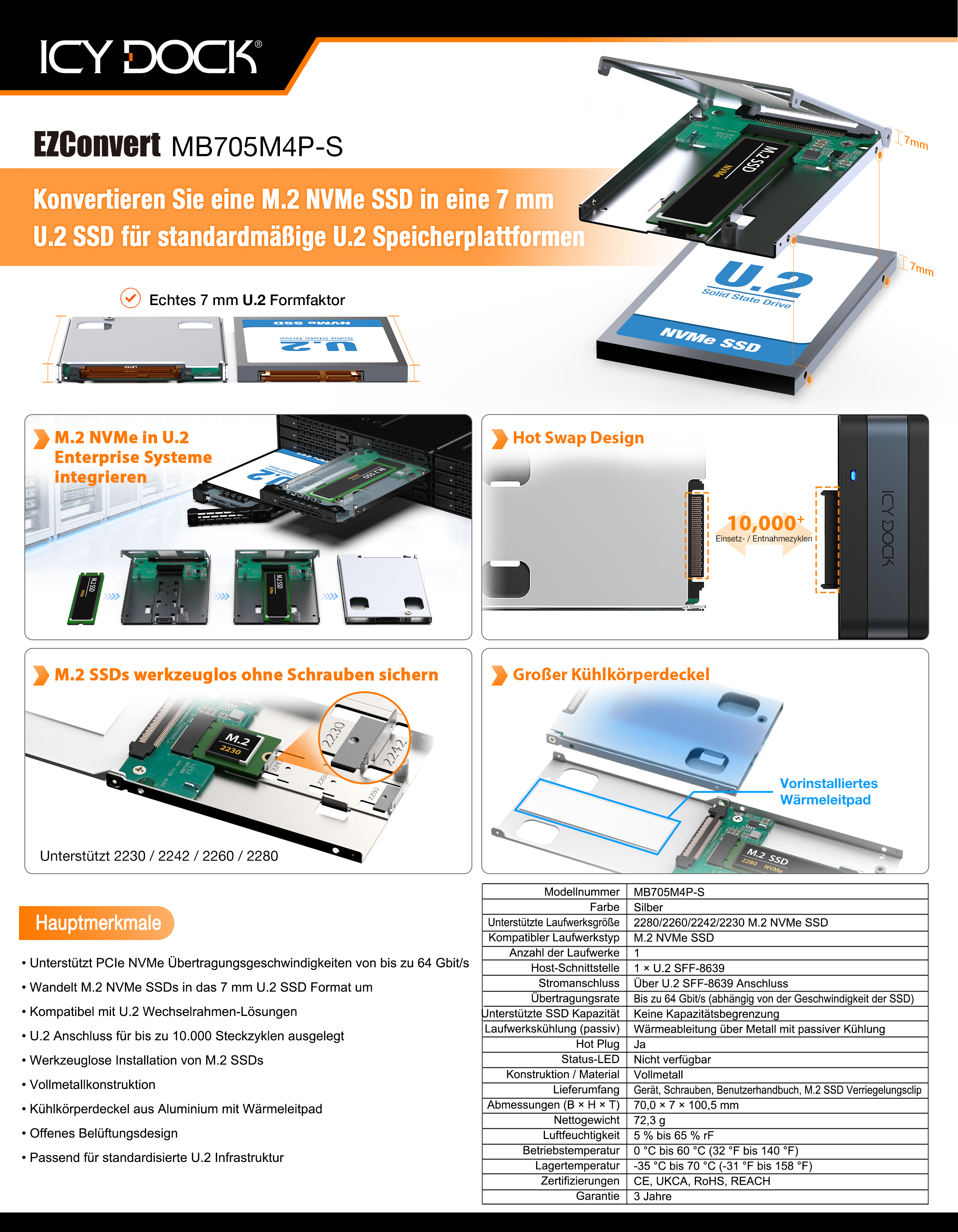

MB705M4P-S Datenblatt
