ExpressSlot Elite MB842M5P-B

2-Bay M.2 NVMe SSD zu PCIe 5.0 x8 Wechselrahmen-Gehäuse/Adapter für PCIe Erweiterungsslot (PCIe Bifurcation erforderlich)
Produktdetails
  • Hinweis: Um mehr als eine M.2, U.2 oder U.3 NVMe-SSD in einem PCIe 8x/16x-Steckplatz zu verwenden, muss das Motherboard oder die Add-on-Karte PCIe Bifurcation unterstützen. Dieser Modus teilt PCIe-Lanes in spezifische Konfigurationen wie x4, x4 für einen 8x-Steckplatz oder x4, x4, x4, x4 für einen 16x-Steckplatz auf, um sicherzustellen, dass alle SSDs von dem System gelesen werden können.

    Wichtig für Intel- Anwender: Die meisten Mainstream- und Mid-Tier-Intel-Motherboards unterstützen nur x8/x4/x4-Konfigurationen, was die Kompatibilität mit aktuellen Dual-SSD-Designs einschränken kann. Um mehr über unsere potenzielle Lösung für Intel-Motherboards zu erfahren und um Ihr Interesse zu bekunden, klicken Sie hier.

    Informationen über kompatible Hardware finden Sie im Abschnitt FAQ. Wenn Ihre Hardware dort nicht aufgeführt ist, kontaktieren Sie uns bitte für Hilfe.

  • Der ExpressSlot Elite MB842M5P-B verwandelt einen PCIe 8x/16x Erweiterungsslot in zwei herausnehmbare M.2 NVMe-Laufwerksschächte, so dass Sie die M.2 NVMe SSDs austauschen können, ohne das Computergehäuse öffnen zu müssen.

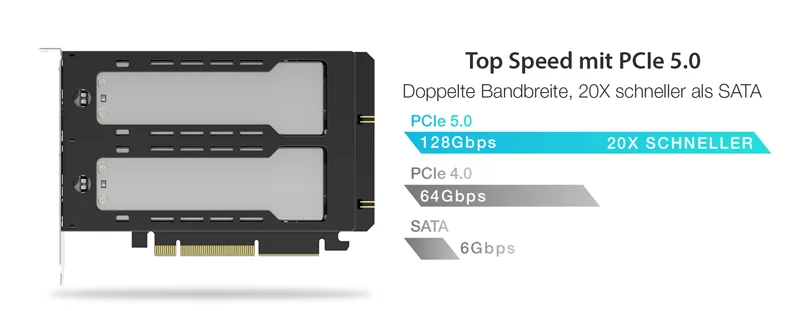

  • Modernste PCIe 5.0-Kompatibilität
    Der MB842M5P-B wurde entwickelt, um die Leistung von PCIe 5.0 zu nutzen, und bietet blitzschnelle Übertragungsgeschwindigkeiten von 128 Gbit/s - doppelt so viel Bandbreite wie PCIe 4.0 (64 Gbit/s) und mehr als 20 Mal schneller als SATA (6 Gbit/s). Diese Hochgeschwindigkeits-NVMe-Lösung wurde für PCIe 5.0-, 4.0- und 3.0 x8/x16-Steckplätze entwickelt und gewährleistet maximale Flexibilität für Unternehmens-Workstations, High-Performance-Computing, KI-Training und datenintensive Anwendungen. Durch die direkte PCIe- Verbindung werden Engpässe beseitigt, das Kabelgewirr reduziert und eine Speicherleistung mit extrem niedriger Latenz für Workloads der nächsten Generation bereitgestellt.

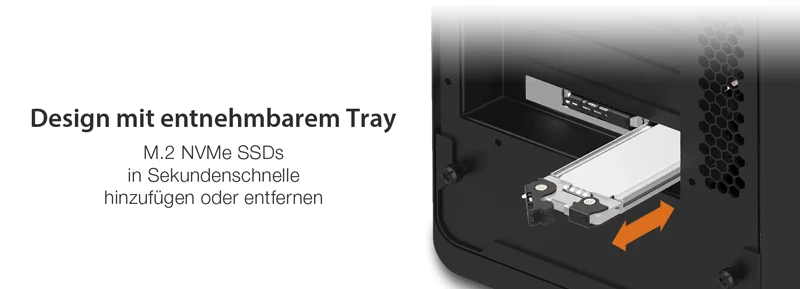

  • Mühelose M.2 NVMe SSD-Verwaltung
    Die herkömmliche M.2-SSD-Installation erfordert die Montage des Laufwerks auf dem Motherboard oder einer Riser-Karte, die mit einer kleinen Schraube gesichert wird - ein oft mühsamer und zeitraubender Prozess. Das MB842M5P-B vereinfacht dies, indem es den PCIe-Erweiterungsslot nutzt und mit seinem herausnehmbaren Laufwerkseinschub den Ein- und Ausbau von M.2-SSDs schnell und mühelos ermöglicht.

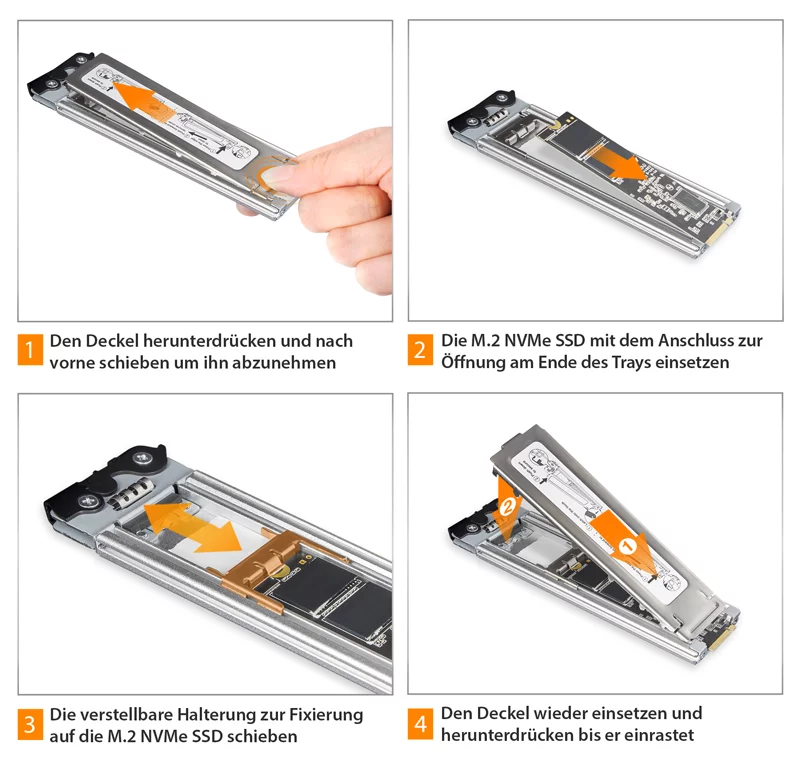

  • Schnelle und werkzeuglose SSD-Installation
    Mit dem innovativen werkzeuglosen Design von ICY DOCK dauert die Installation oder der Austausch einer M.2 NVMe-SSD weniger als fünf Sekunden, wodurch die Frustration durch die Handhabung kleiner Schrauben entfällt. Dieser hochmoderne Mechanismus sorgt für einen nahtlosen und effizienten Arbeitsablauf bei der Laufwerkswartung.

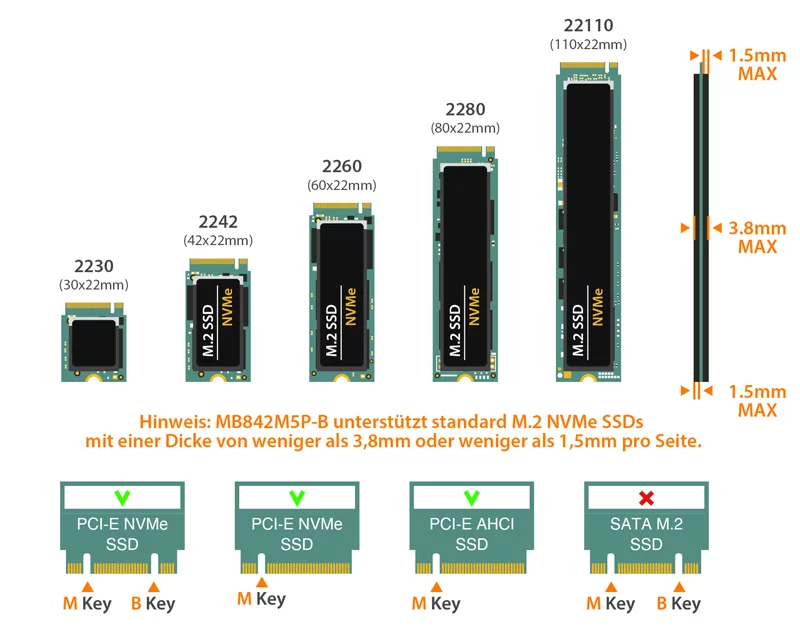

  • Der herausnehmbare M.2-NVMe-SSD-Tray (MB840TP-B) unterstützt die Standard-M.2-Größen 2230, 2242, 2260, 2280 und 22110 und gewährleistet so maximale SSD-Kompatibilität.

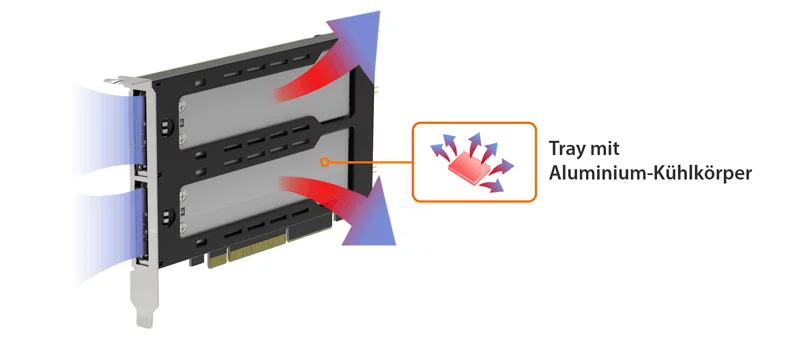

  • Hervorragende Kühlung für maximale Leistung
    Der Aluminium-Tray des MB842M5P-B wurde mit Blick auf die Wärmeableitung entwickelt und fungiert als integrierter Kühlkörper, der die Wärme effizient von der SSD ableitet.

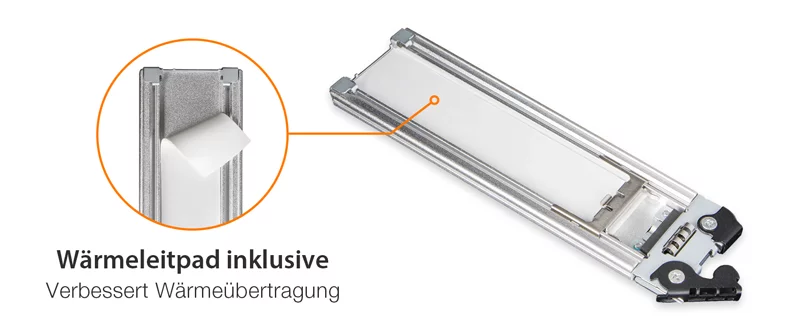

  • Das mitgelieferte Wärmeleitpad füllt alle Lücken zwischen der SSD und dem Metallgehäuse und sorgt so für optimalen Kontakt und effiziente Wärmeübertragung. Durch dieses Design kann der Luftstrom die Wärme effektiver ableiten und die Spitzenleistung der SSD aufrechterhalten.
  • Ultra-Hochgeschwindigkeits-Datenübertragung
    Das MB842M5P-B ist so konzipiert, dass es die PCIe 5.0-, 4.0- und 3.0 x8- und x16-Steckplätze voll ausnutzt und somit eine breite Kompatibilität mit verschiedenen Enterprise- und High-Performance-Computing-Plattformen gewährleistet. Mit ultraschnellen Datenübertragungsgeschwindigkeiten von 128 Gbit/s ist diese hochmoderne Speicherlösung für anspruchsvolle Anwendungen wie 4K/8K-Videoverarbeitung ausgelegt, bei denen eine nahtlose Verarbeitung von unkomprimiertem Videomaterial unerlässlich ist. Sie eignet sich auch hervorragend für KI- und Machine-Learning-Workloads und bietet den erforderlichen Hochgeschwindigkeits-Datendurchsatz für Deep-Learning-Modelle und Echtzeit-Inferenzverarbeitung. Darüber hinaus verbessert das MB842M5P-B das High-Performance-Cloud-Computing, indem es eine schnelle Skalierung des Speichers virtueller Maschinen ermöglicht und die Effizienz von Rechenzentren maximiert. Für Forschungseinrichtungen und Datenanalysten beschleunigt diese PCIe 5.0-fähige Lösung wissenschaftliche Berechnungen und Data-Mining-Operationen, indem sie schnellere Simulationen und eine effiziente Verarbeitung großer Datensätze gewährleistet.

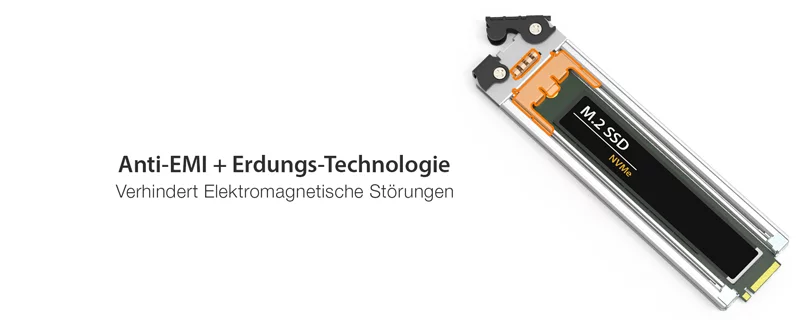

  • Zuverlässige EMI-Erdung für SSD-Schutz
    Häufiges Austauschen von SSDs birgt das Risiko von Schäden durch elektrostatische Entladung (ESD). Der MB842M5P-B verhindert dies durch die integrierte EMI-Erdungstechnologie. Mit unserer werkzeuglos verstellbaren M.2-Verriegelung wird die SSD automatisch geerdet, sobald sie an ihrem Platz befestigt ist, was einen kontinuierlichen Schutz vor elektrischen Schäden gewährleistet.

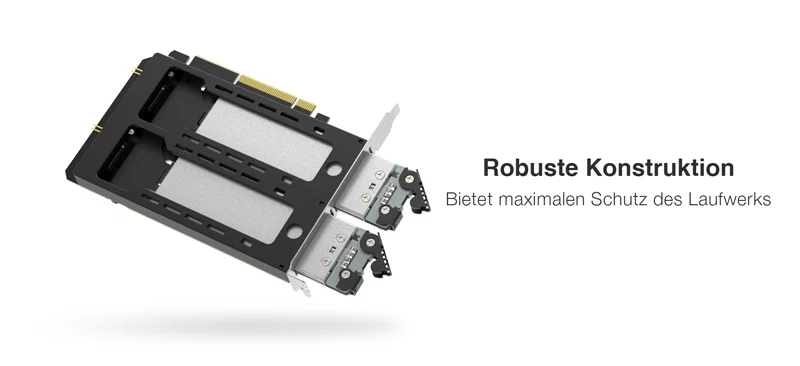

  • Robuste Ganzmetallkonstruktion für industrielle Zuverlässigkeit
    Das MB842M5P-B ist für den Einsatz in rauen Umgebungen konzipiert und verfügt über eine Ganzmetallkonstruktion, die das Gehäuse, den Laufwerkseinschub und die Montagehalterung umfasst. In das Gehäuse ist ein Antivibrationsmechanismus integriert, der die SSD vor Stößen und externen Schäden schützt.

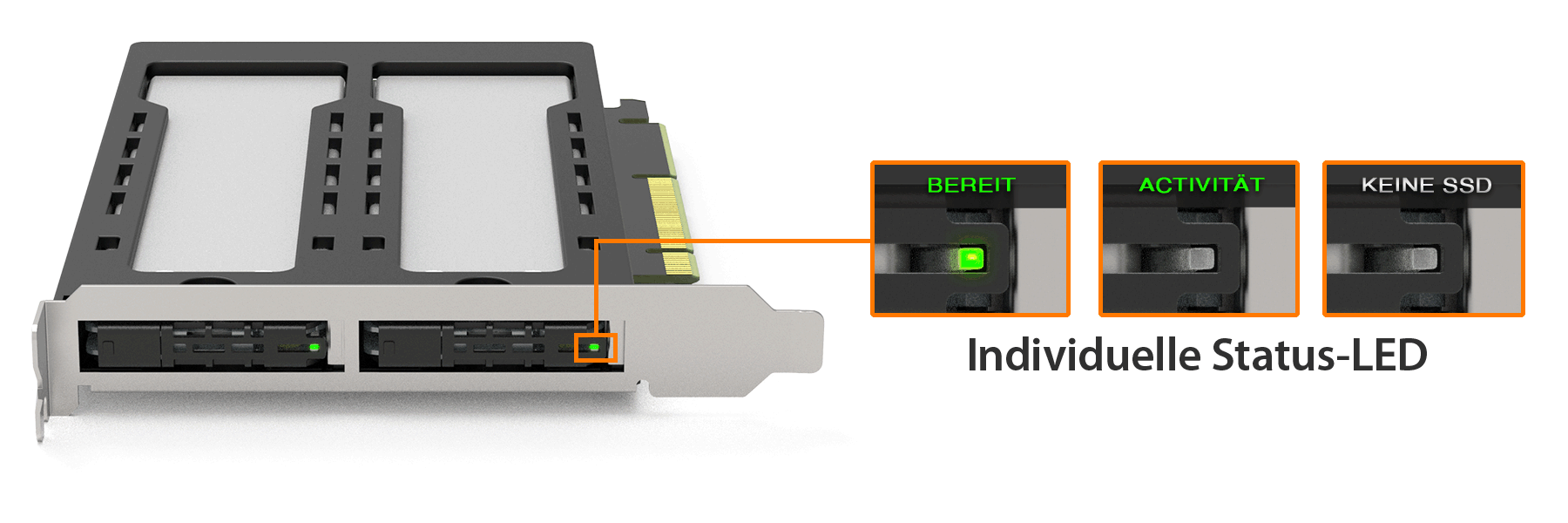

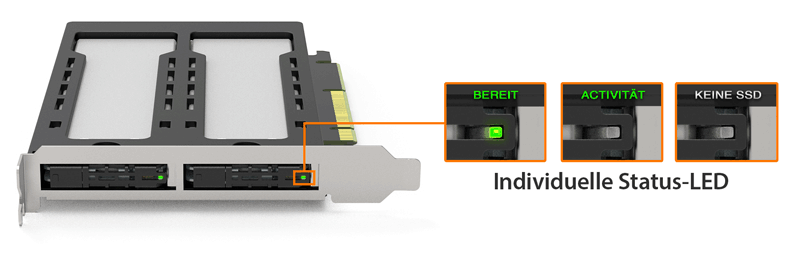

  • Integrierte Strom- und Aktivitätsanzeigen
    Das MB842M5P-B ist mit einer LED für die Laufwerksaktivität an dem Tray ausgestattet, die die Betriebsbereitschaft und Aktivität des Laufwerks anzeigt. Die LED wird automatisch ausgeschaltet, wenn kein Laufwerk installiert ist, um Strom zu sparen.

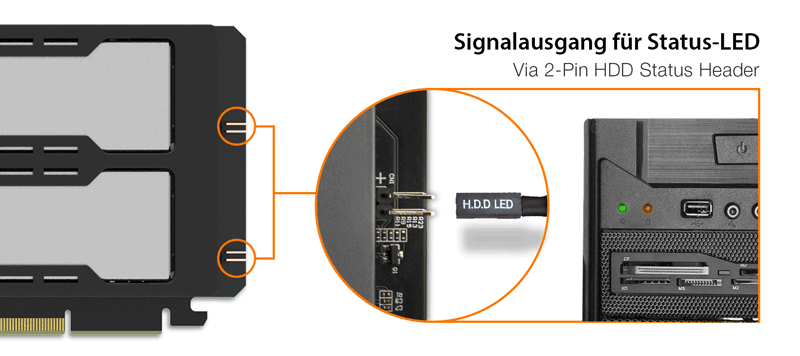

  • Der optionale 2-pin HDD-Aktivitätssignalausgang (Kabel nicht im Lieferumfang enthalten) ermöglicht es Ihnen, das Laufwerksaktivitätssignal an das Computergehäuse oder das LED-Panel zu übertragen und die Laufwerksaktivität an der von Ihnen gewünschten Stelle zu überwachen.

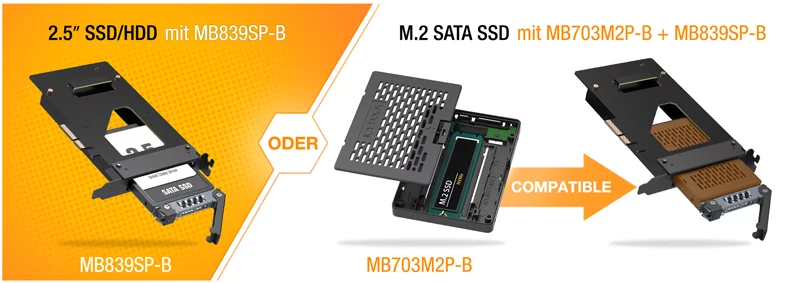

  • Benötigen Sie eine 2,5“ SATA SSD-Lösung?
    Wenn Sie eine 2,5" SATA SSD über einen PCIe-Steckplatz installieren möchten, hat ICY DOCK die Lösung für Sie! ExpressSlot Elite MB839SP-B ist kompatibel mit dem PCIe 2.0 Slot oder höher und bietet Hot-Swap Fähigkeit. Kombinieren Sie es mit dem EZConvert MB703M2P-B M.2 SATA auf 2.5" SATA HDD Adapter, um M.2 SATA SSD und 2.5“ HDD/SSD innerhalb des MB839SP-B Aufnahmerahmens zu tauschen und so eine hohe Kompatibilität mit einer Vielzahl von Laufwerken zu erreichen.

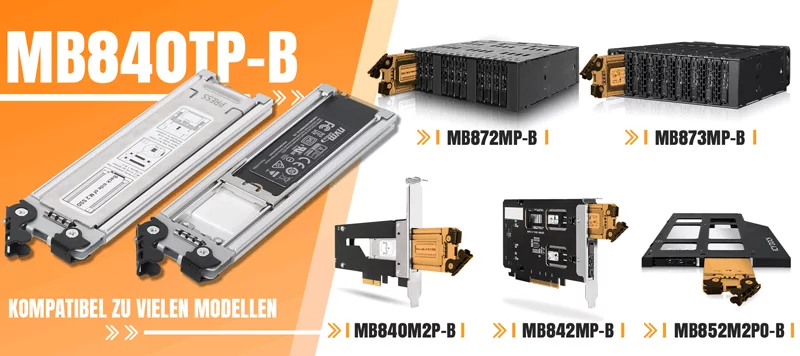

  • Breites Spektrum an Kompatibilität
    Der speziell entworfene herausnehmbare Laufwerkseinschub MB840TP-B ermöglicht die nahtlose Austauschbarkeit zwischen verschiedenen Modellen.

Einführung des Intel-kompatiblen MB842 für Mainstream Intel Motherboards - optimiert für x8/x4/x4 PCIe-Konfigurationen
Wir von ICY DOCK kennen die Einschränkungen der meisten Mainstream- und Mid-Tier-Motherboards von Intel bei der Handhabung von PCIe-„Bifurcation“-Einstellungen. Derzeit unterstützen nur bestimmte Intel-Chipsätze, wie X299/X299X/X399 (Gen 3) und W790 (Gen 5), x4x4x4x4 PCIe-Konfigurationen, die es dem vorhandenen MB842 ermöglichen, zwei NVMe-SSDs nahtlos zu erkennen und zu betreiben. Die meisten anderen Intel-Chipsätze sind jedoch auf x8/x4/x4-Konfigurationen beschränkt, bei denen das MB842 aufgrund der x8-Zuweisung auf dem zweiten Kanal nur eine SSD erkennen kann. Um diese Lücke zu schließen, untersuchen wir die Entwicklung einer neuen Version des MB842, die speziell auf Intel-Chipsätze zugeschnitten ist, die keine x4x4x4x4-Konfigurationen unterstützen. Diese neue Variante würde die Kompatibilität mit x8/x4/x4-PCIe-Einstellungen ermöglichen, so dass Benutzer beide SSD-Steckplätze auch bei Chipsätzen außerhalb der High-End-Workstation- oder Server-Kategorien voll ausnutzen können.
Nennen Sie uns Ihre Anforderungen an die Intel-kompatible MB842-Variante

Wir laden Sie ein, Ihr Interesse und Ihr Feedback über unser Online- Anmeldeformular mitzuteilen. Ihr Beitrag wird entscheidend dazu beitragen, die Entwicklung dieses Produkts zu gestalten und seine Nachfrage auf dem Markt einzuschätzen.


Kundenspezifische ICY DOCK Laufwerksgehäuse: Maßgeschneidert für TAA & UL-Zertifizierungsstandards und mehr!
Wir bei ICY DOCK wissen, wie wichtig es ist, verschiedene Industrie- und Sicherheitsstandards einzuhalten. Während unsere Standardprodukte bereits mit Blick auf höchste Qualität gefertigt werden, bieten wir unseren Kunden auch die Möglichkeit, ICY DOCK Laufwerksgehäuse und Wechselrahmen so anzupassen, dass sie ihre spezifischen Zertifizierungsanforderungen erfüllen. Dazu gehören Standards wie TAA und UL bis hin zu umfangreichen Temperaturtests.

Unser engagiertes Team ist darauf vorbereitet, Produktmaterialien und -designs anzupassen, um die vollständige Einhaltung der Vorschriften zu gewährleisten. Darüber hinaus bieten wir unseren Kunden umfassende Beratung während des gesamten Zertifizierungsprozesses. Unser Ziel ist es, nicht nur die genauen Spezifikationen zu erfüllen, sondern auch sicherzustellen, dass unsere Produkte die strengen Tests erfolgreich bestehen. Unten finden Sie eine detaillierte Tabelle mit allen optionalen Zertifizierungen, die mit unseren anpassbaren Lösungen getestet werden können.
Optionale Zertifizierungen verfügbar für ExpressSlot Elite MB842MP-B
TAA Konformität mit dem Trade Agreements Act
UL Sicherheitsstandard Zertifizierung
UL94 Entflammbarkeit von Kunststoffen
FCC Konformität mit der Federal Communications Commission
Weiter Temperaturbereich MIL-STD-810H - Method 501.7 & 502.7
Die Anpassung von ICY DOCK Produkten an bestimmte Zertifizierungen ist mit Gebühren für die Erstellung der Zertifikate, einschließlich der erforderlichen Tests, verbunden. Bitte beachten Sie, dass für einige Zertifikate wiederkehrende Gebühren anfallen können, um gültig zu bleiben. Für weitere Details und Anfragen kontaktieren Sie uns bitte unter euinfo@icydock.com

Produktmerkmale
Passend für 2x M.2 PCIe NVMe SSD mit allen Laufwerkslängen einschließlich 2230 (30mm), 2242 (42mm), 2260 (60mm), 2280 (80mm) und 22110 (110mm)

PCIe 5.0 x8 Schnittstelle (abwärtskompatibel mit PCIe 4.0/3.0) *PCIe Bifurcation x4, x4 für PCIe 8x, oder x4, x4, x4, x4 für PCIe 16x ist erforderlich, um auf beide Laufwerke zuzugreifen

Herausnehmbarer Laufwerksträger mit werkzeuglosem Laufwerkseinbau für einfache Wartung

Kompakte Bauweise, so dass mehrere Einschübe nebeneinander installiert werden können

Das Eagle-Hook-Verriegelungssystem sichert das Laufwerk in seiner Position

EMI-Erdungstechnologie schützt SSDs vor statischen Schäden

Anti-Vibrations-Technologie (AVT) minimiert Lärm und Stöße

Active Power Technology (APT) reduziert den Stromverbrauch, wenn keine SSD vorhanden ist

PCIe-gespeistes Design eliminiert unnötige Kabel

Inklusive Wärmeleitpad für verbesserte Wärmeableitung

Optionaler LED-Ausgang für SSD-Aktivität zur externen Überwachung

Branchenführende 5-Jahres-Garantie auf alle Mängel

Komplimentäre Unterstützung durch professionell geschulte technische Mitarbeiter in der EU


Spezifikationen
Artikelnummer : MB842M5P-B
Farbe : Schwarz & Silver
Unterstützte SSD-Größen : 2 x M.2 PCIe NVMe SSD (2230/2242/2260/2280/22110)
Kompatible SSD-Typen : M.2 PCIe 5.0/4.0/3.0 NVMe SSD
Max. Anzahl Laufwerke : 2
Untersützte SSD-Länge : 30mm – 110mm
Passend für : 1 x PCIe 5.0 x8 oder x16 Erweiterungsslot (Motherboard benötigt PCIe x8 Slot mit x4/x4 Bifurcation oder PCIe x16 Slot mit x4/x4/x4/x4 Bifurcation)
Host Interface : PCIe 5.0 x8
Stromanschluss : Via PCIe
Übertragungsrate : Bis zu 128Gbps (abhängig von Laufwerk)
Unterstützte SSD Kapazität : Keine Einschränkung
Kühlung : Passive Kühlung durch Wärmeableitung über Metall
Material : Metall / teilweise ABS Kunststoff
Maße (B x H x T) : 171 x 120,8 x 21,6 mm
Produktgewicht : 229,7g
Gewicht inkl. Verpackung : 331g
Status-LED : Bereit: Grün leuchtend; Aktivität: Grün blinkend
Packungsinhalt : Gerät, Anleitung, Schraube, I/O Slotblech
 Steckzyklen : 5.000
Luftfeuchtigkeit : 5%~65% RH
Betriebstemperatur : 0°C bis 60°C
Lagertemperatur : -35°C bis 70°C
Konformität : CE, RoHS, REACH
Garantie : 5 Jahre eingeschränkte Garantie

Kompatibler Einschub (Tray, Caddy):

  • MB840TP-B

Verwandte Produktserien:

  • NVMe Enclosures
  • Space-Saving Enclosures

FAQ

F: Wie kann ich sicherstellen, dass mein Motherboard mit dem MB842MP-B kompatibel ist und die beiden darin installierten NVMe-SSDs erkennen und lesen kann?

A: Ihr Motherboard muss die folgenden Kriterien erfüllen, um zwei NVMe-SSDs zu erkennen und zu lesen:


  1. Die Hauptplatine muss PCIe Bifurcation unterstützen, wodurch ein einzelner PCIe x16-Steckplatz in mehrere Kanäle aufgeteilt wird, z. B. x4/x4/x4/x4.
  2. Die Kombination aus Motherboard und CPU muss genügend PCIe-Lanes bieten, um alle auf dem Motherboard installierten PCIe-Geräte zu unterstützen (einschließlich M.2 NVMe-SSDs in M.2-Steckplätzen).
  3. Der PCIe-Steckplatz, den Sie für die Installation des MB842MP-B verwenden, muss über genügend PCIe-Lanes verfügen und korrekt mit PCIe Bifurcation konfiguriert sein.

Wichtiger Hinweis: Die Verfügbarkeit von PCIe-Lanes hängt von den Spezifikationen Ihres Motherboards und Ihrer CPU ab, sowie davon, wie viele PCIe-SSDs und andere Geräte Sie installiert haben. Daher können wir die Kompatibilität mit dem MB842MP-B nicht allein auf der Grundlage einer Kompatibilitätsliste garantieren. Wir empfehlen Ihnen dringend, sich bei Ihrem Motherboard-Lieferanten zu erkundigen, wie viele PCIe-Lanes in Ihrem System verfügbar sind und ob alle verbleibenden leeren PCIe-Steckplätze das MB842MP-B mit zwei M.2 NVMe-SSDs vollständig unterstützen können.


Wenn Sie diese Informationen nicht von Ihrem Motherboard-Lieferanten erhalten können, führen Sie die folgenden Schritte aus, um die Kompatibilität selbst zu überprüfen.



Schritt 1: Öffnen Sie die Motherboard-Kompatibilitätsliste und suchen Sie Ihr Motherboard-Modell. Als Beispiel verwenden wir das ASUS AMD TUF GAMING B450-PLUS II-Motherboard.




Schritt 2: Sobald Sie Ihr Motherboard-Modell gefunden haben, überprüfen Sie den PCIe-Steckplatz, der das MB842MP-B basierend auf der von Ihnen verwendeten CPU unterstützen kann. Beim ASUS AMD TUF GAMING B450-PLUS II kann der PCIEX16_1-Steckplatz auf dem Motherboard das MB842MP-B unterstützen, wenn Sie AMD Ryzen 1000/2000/3000/5000 oder 2000/3000 G-Series CPUs verwenden. Wenn Sie jedoch eine AMD Ryzen 4000/5000 G-Series CPU verwenden, wird keiner der PCIe-Steckplätze das MB842MP-B unterstützen.





Wichtige Hinweise:

  1. Die Methode zur Überprüfung der Kompatibilität mit Intel-Hauptplatinen folgt denselben Schritten wie im obigen AMD-Beispiel.
  2. PCIe-Steckplätze teilen sich PCIe-Lanes, und der PCIe-Bifurcation-Modus variiert je nach Position des PCIe-Steckplatzes. Nicht alle leeren PCIe-Steckplätze haben genügend Lanes für das MB842MP-B. Wenn Sie bereits Geräte wie GPUs, RAID- oder HBA-Adapterkarten installiert haben, prüfen Sie bitte, ob die verbleibenden PCIe-Steckplätze das MB842MP-B unterstützen können.



Um ein kompatibles oder inkompatibles Motherboard zu melden oder die Kompatibilität eines nicht aufgeführten Motherboards zu überprüfen, klicken Sie bitte hier


F: Das System erkennt die M.2 SSD, die ich in das ICY DOCK-Gehäuse eingebaut habe, nicht. Was muss ich tun?

A: Da die M.2 SSD nicht für Hot-Swap ausgelegt ist, empfehlen wir dringend, das Gerät/System vor dem Einsetzen oder Entfernen einer M.2 SSD auszuschalten. Wenn das System das Laufwerk immer noch nicht erkennen kann, führen Sie die folgenden Schritte aus, um manuell nach neuer Hardware zu suchen:



Windows 11 / Windows 10 / Windows 8 – Geben Sie im Suchfeld der Taskleiste den Begriff Gerätemanager ein, und klicken Sie im Menü darauf. Sobald das Fenster des Gerätemanagers erscheint, klicken Sie mit der rechten Maustaste auf das Laufwerkssymbol und dann auf Nach Hardwareänderungen suchen.

Windows 7 – Klicken Sie mit der rechten Maustaste auf das Computersymbol auf dem Desktop, wählen Sie Eigenschaften, klicken Sie auf Gerätemanager, klicken Sie mit der rechten Maustaste auf das Laufwerkssymbol und dann auf Nach Hardwareänderungen suchen.


Image result for disk drive scan for hardware changes




F: Unterstützt das ICY DOCK NVMe-Gehäuse den PCIe 5.0 Standard?

A: Ja, alle ICY DOCK NVMe-Gehäuse unterstützen den PCIe 5.0x4-Standard mit Übertragungsraten von bis zu 128 Gbps.


F: Ich habe Schwierigkeiten, den Deckel des Laufwerkseinschubs zu schließen und kann den Laufwerkseinschub nicht vollständig in das Gehäuse einführen, nachdem ich die M.2-SSD in den Einschub gelegt habe..

A: Vergewissern Sie sich, dass die M.2-SSD mit der verstellbaren M.2-Verriegelung gesichert ist. Der Deckel des Trays lässt sich nicht richtig schließen, wenn die M.2-Verriegelung nicht vollständig gesichert ist. Wenn Sie Schwierigkeiten haben, die M.2-Verriegelung zu befestigen oder den Deckel zu schließen, entspricht die von Ihnen verwendete M.2-SSD möglicherweise nicht der Standarddicke der M.2-SSD, die weniger als 1,5 mm Höhe für jede Seite bei einer Gesamthöhe von höchstens 3,8 mm beträgt. Die Verwendung einer M.2-SSD mit einer nicht standardmäßigen Dicke führt zu einer falschen Spannung der M.2-Verriegelung und des Tray-Deckels sowie zu einer falschen Ausrichtung des M.2-Anschlusses. Wenn Sie Probleme beim Einsetzen des Laufwerkseinschubs in das Gehäuse haben, stoppen Sie bitte sofort den Vorgang und überprüfen Sie die Dicke des Laufwerks, um sicherzustellen, dass es der Standarddicke für M.2-SSDs entspricht - weniger als 1,5 mm Höhe auf jeder Seite und weniger als 3,8 mm Gesamthöhe.

Metal heat dissipation sticker



Hinweis: Einige M.2-SSDs verwenden einen Wärmeableitungsaufkleber aus Metall, der dazu führt, dass jede Seite mehr als 1,5 mm dick ist. Entfernen Sie den Aufkleber, um das Problem zu lösen, aber tun Sie es auf eigenes Risiko (könnte die Garantie der SSD verfallen lassen).



Das ICY DOCK-Gehäuse ist so konzipiert, dass es mit M.2-SSDs mit Standarddicke kompatibel ist. Wir empfehlen dringend, die Dicke des Laufwerks vor dem Kauf zu überprüfen. Weitere Informationen finden Sie in der nachfolgenden Liste der inkompatiblen M.2 SSDs:



M.2 NVMe SSDs, die bekanntermaßen nicht mit dem ICY DOCK Gehäuse kompatibel sind:




Bitte kontaktieren Sie euinfo@icydock.com wenn das Problem weiterhin besteht, damit wir das Problem so schnell wie möglich lösen können.

Klicken Sie hier, um eine kompatible/inkompatible M.2 SSD zu melden.


F: Ich möchte den Laufwerksstatus an der Front des PC-Gehäuses / Systems sehen. Was kann ich tun?

A: Es gibt einen 2-Pin Frontpanel-Header (Anschluss) auf dem PCBA des Produkts. Der Laufwerksstatus kann an mittels des Front I/O Kabels das an diesen Header angeschlossen werden muss, angezeigt werden. Für detaillierte Anschlussmethoden konsultieren Sie bitte das Handbuch ihres PC-Gehäuses / Systems.

Laufwerksstatus LED
Betriebsbereitschaft Leuchtend
Zugriff Blinkend

Hinweis: Das I/O Kabel zum PC-Gehäuse/System ist nicht bei diesem Produkt enthalten.
