Missing Link Electronics (MLE) ist ein im Silicon Valley ansässiges Technologieunternehmen mit Niederlassungen in Deutschland. Seit über einem Jahrzehnt demonstriert MLE seine Expertise in Hochgeschwindigkeits-Konnektivität und Hochbandbreiten-Multigigabit-Datenspeicherung durch den fortschrittlichen Einsatz heterogener Verarbeitung mit FPGAs und trägt dazu bei, führenden Innovatoren in den Bereichen Automotive, Industrie sowie Test- und Messtechnik die Beschleunigung von Entwicklungsprozessen und die Bereitstellung von Leistung der nächsten Generation zu ermöglichen.

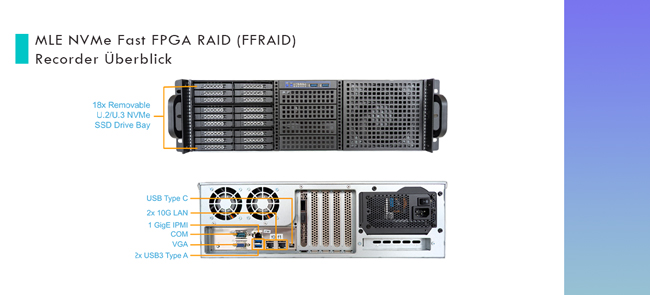

Überblick über den MLE NVMe Fast FPGA RAID (FFRAID) Rekorder

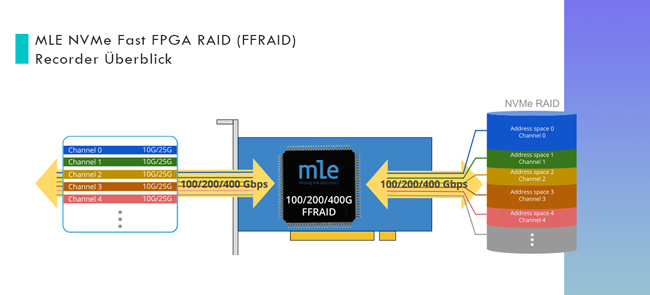

Der MLE NVMe FFRAID Rekorder ist ein Hochgeschwindigkeitssystem auf FPGA-Basis, das für verlustfreie, lückenlose Aufzeichnung mit 100, 200 oder 400 Gbps entwickelt wurde. Angetrieben von MLEs proprietärer NVMe Fast FPGA RAID (FFRAID) Technologie ermöglicht es Echtzeitverarbeitung und NVMe-Speicherung mit hohem Datendurchsatz. Das System unterstützt bis zu 18 × U.2/U.3 NVMe SSDs, wobei jeder Kanal durch eine dedizierte RAID-Engine und einen eigenen Speicherpfad unterstützt wird, um eine konsistente, deterministische Leistung sicherzustellen. Mehrere Einheiten können über IEEE-Zeitsynchronisation kaskadiert werden, um die Bandbreite und/oder die Aufzeichnungsdauer zu erweitern.


Im Gegensatz zu typischen Network-Attached-Storage (NAS) Systemen kann der MLE NVMe FFRAID Rekorder nicht nur Hochgeschwindigkeits-Datenspeicherung erreichen, sondern auch erweiterte Aufzeichnungsfunktionen unterstützen:

Um seine anspruchsvollen Anforderungen an Speicherleistung und Wartungsfreundlichkeit zu erfüllen, integriert das System das ICY DOCK ToughArmor MB118VP-B, ein robustes, von vorne zugängliches 6 Schacht PCIe 4.0 NVMe Gehäuse, das für den kontinuierlichen Betrieb mit hoher Bandbreite optimiert ist, oder das ICY DOCK ToughArmor MB699VP-B V3, eine ähnliche 4 Schacht Gehäusevariante, die für kompaktere Einsatzanforderungen geeignet ist.

Highlights des NVMe FFRAID Recorders:

• Hochgeschwindigkeitsaufzeichnung: Verlustfreie, lückenlose Erfassung bis zu 400 Gbps
• Hochkapazitiver, sicherer modularer Speicher: Standardkonfiguration mit bis zu 18 NVMe SSDs, mit Unterstützung für selbstverschlüsselnde Laufwerke (SEDs)
• Skalierbar: Einfache Kaskadierung mit mehreren Recordern zur Erweiterung der Bandbreite oder der Aufzeichnungszeit
• Anpassbare Signal Front-Ends: Flexible „Mix & Match“ Unterstützung für verschiedene I/O Standards
• Erweiterte Datenverarbeitung in Bewegung: Unterstützt Start—Pause—Stopp Aufzeichnung, Daten Proxy, Datendekimation, Indexierung und Metadatengenerierung sowie Simplex, Half Duplex und Full Duplex Record & Replay Modi
• Offene Integration: Kompatibel mit Linux Software RAID, Linux kompatibel, mit Unterstützung für Remote Benutzeroberfläche RPC API
• Hochleistungs Hardware: PCIe Gen4/5 FPGA Hardware, umfangreiche Konnektivität
• Vielseitige Bereitstellung: Unterstützt Tischbetrieb, 19" Rackmontage und SWaPC Embedded Designs

Anwendungen des NVMe FFRAID Recorders:

• Autonomes Fahrzeug Pfad Record & Replay — ideal zur Erfassung hochgeschwindiger Sensor und Kameradaten in Fahrzeugsystemen.
• Automobil / Medizinische / Industrielle Testgeräte — unterstützt kontinuierliche Datenerfassung mit hohem Durchsatz für Analyse und Validierung.
• Hochgeschwindigkeits Radar / LiDAR / Kamera Datenerfassung & Speicherung — optimiert für Verteidigungs und Edge Umgebungen, die eine zuverlässige, verlustfreie Erfassung erfordern.
• Tiefe Netzwerk Paketaufzeichnung — ermöglicht eine dauerhafte, lückenlose Aufzeichnung von Ethernet, IPv4 und TCP/UDP Datenverkehr in Rechenzentrums oder Netzwerkanalyse Einsätzen.

Die Herausforderung

Um eine kontinuierliche Aufzeichnung von mehreren hundert Gigabit pro Sekunde aufrechtzuerhalten, benötigte MLE ein Speicher Wechselrahmen-Gehäuse, das PCIe 4.0-fähig, thermisch stabil und wartungsfreundlich im Feldeinsatz ist, während gleichzeitig Signalintegrität und Langlebigkeit in einer kompakten Rackmount-Umgebung gewährleistet bleiben.

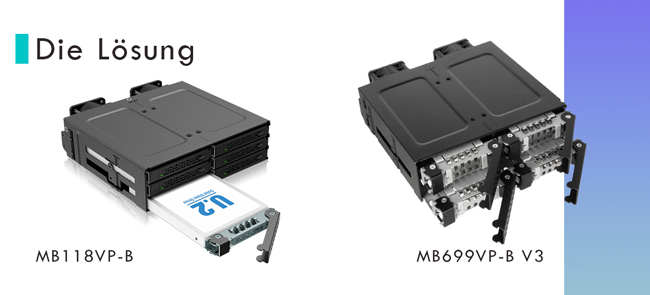

Die Lösung — ICY DOCK MB118VP-B & MB699VP-B V3

• MB118VP-B (x6 Schacht): Bietet sechs U.2/U.3 NVMe Schächte, die jeweils 7mm Laufwerke mit PCIe 4.0 x4 (64 Gb/s) Geschwindigkeit unterstützen. Das robuste Metalldesign, zwei 40mm Kühlventilatoren und Hot Swap Laufwerkstrays sorgen für hohe Dichte, gute Zugänglichkeit und thermische Zuverlässigkeit bei dauerhaften Arbeitslasten.
• MB699VP-B V3 (x4 Schacht): Bietet vier U.2/U.3 NVMe Schächte, die jeweils 15mm Laufwerke mit derselben PCIe 4.0 x4 Unterstützung, robuster Bauweise und Hot Swap Laufwerkstrays unterstützen — ideal für kompakte oder spezialisierte Implementierungen.

Das Ergebnis

Durch die Integration entweder des MB118VP-B (x6 Schacht) oder des MB699VP-B V3 (x4 Schacht) erreichte der NVMe FFRAID Recorder von MLE:

• Dauerhafte maximale Datenübertragungsrate von bis zu 400 Gbps
• Schnelle Wartung der Laufwerke über Frontzugriff
• Stabile thermische Leistung unter hoher I/O Arbeitslast
• Kompakte, robuste Implementierung in Rackmontage-Systemen

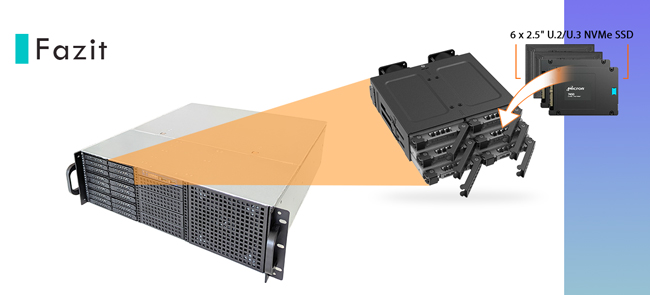

Durch die Kombination von MLEs FPGA-beschleunigter Aufzeichnungstechnologie mit den ICY DOCK MB118VP-B (x6) oder MB699VP-B V3 (x4) SSD Wechselrahmen-Gehäusen erreicht der NVMe FFRAID Recorder außergewöhnliche Konnektivität, Zuverlässigkeit und Modularität für Hochgeschwindigkeits-Datenerfassung. Diese Partnerschaft zeigt, wie präzise Gehäuseentwicklung modernste FPGA Systeme dabei unterstützt, ihr volles Leistungspotenzial auszuschöpfen — und dabei verlustfreie, lückenlose Datenerfassung mit bis zu 400 Gbps sicherzustellen.
