E1.S (EDSFF) SSDs werden zunehmend in modernen Plattformen eingesetzt, die hohe Dichte, Wartungsfreundlichkeit und PCIe Gen5 Leistung priorisieren. Der MB221E5P-B eignet sich besonders für folgende Anwendungsbereiche:
| • | Unterstützt 1 × E1.S NVMe SSD (9,5 mm) mit werkzeugloser Installation |
| • | Entspricht der Single Slot, Half Height 3/4 Length PCIe Karten Spezifikation |

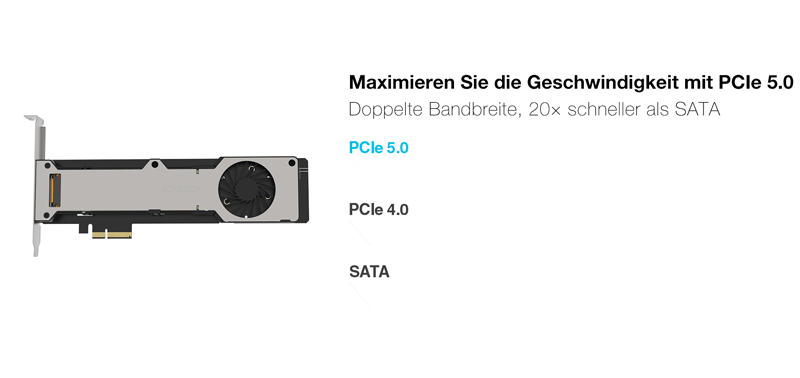

| • | PCIe 5.0 x4 Schnittstelle, bis zu 128 Gbps pro SSD |
| • | Kompatibel mit PCIe 5.0 x4 / x8 / x16 Slots |
| • | Integrierter 50 mm rahmenloser Lüfter für aktive Kühlung |
| • | Geschlossenes Luftstromkammer Design für maximale Kühlungseffizienz |
| • | Herausnehmbarer SSD Caddy für schnelle Wartung und Austausch |
| • | EMI Erdung – schützt Festplatten vor elektrischen Schäden |
| • | Active Power Technology (APT) - LED und Lüfter werden nur aktiviert, wenn ein Laufwerk installiert ist |
| • | Branchenführende 5 Jahre eingeschränkte Garantie gegen alle Defekte |
| • | Kostenloser Support durch professionell geschulte technische Supportmitarbeiter mit Sitz in den USA |
| Modellnummer： | MB221E5P-B |
| Farbe： | Schwarz & Silber |
| Unterstützte Laufwerksgröße： | 1 x E1.S SSD (unterstützt nur E1.S SSD mit 9,5 mm Höhe) |
| Kompatibler Laufwerkstyp： | E1.S PCIe 5.0/4.0/3.0 NVMe SSD |
| Anzahl der Laufwerke： | 1 |
| Kompatibler PCIe Slot： | 1 x PCIe 5.0 x4 / x8 / x16 Erweiterungsslot |
| PCIe Slotblenden Unterstützung： | Kompatibel mit Full Height und Low Profile PCIe Slots |
| Enthaltene Slotblenden： | Full Height und Low Profile Slotblenden |
| Host-Schnittstelle： | PCIe 5.0 x4 |
| Stromanschluss： | Über PCIe |
| Übertragungsrate： | Bis zu 128 Gbps (abhängig von der SSD Geschwindigkeit) |
| Unterstützte SSD Kapazität： | Keine Einschränkung |
| Laufwerkskühlung： | 1 x 50 x 50 x 15 mm Lüfter |
| Struktur / Material： | Metall mit teilweise ABS Kunststoff |
| Abmessungen (B x H x T)： | 224.9 x 121 x 21 mm |
| Produkt Nettogewicht： | 189.4 g |
| Verpackung Nettogewicht： | 299.8 g |
| Status-LED Anzeige： | Grün: LED (Laufwerksbetrieb: dauerhaft grün, Laufwerkszugriff: blinkend grün) Orange: LED (Funktion wird vom Host definiert) Leer: LED aus |
| Betriebsspannung： | 12V, 3.3V |
| Leistungsaufnahme (ohne SSD)： | 3W |
| Lieferumfang： | Gerät, Benutzerhandbuch, Schraube, I/O Frontblende |
| Steckzyklen des Anschlusses： | 5.000 |
| Luftfeuchtigkeit： | 5%~65% RH |
| Betriebstemperatur： | 0°C bis 70°C (32°F bis 158°F) |
| Lagertemperatur： | -35°C bis 75°C (-31°F bis 167°F) |
| Zertifizierungen： | CE, UKCA, RoHS, REACH |
| Garantie： | 5 Jahre |
Kompatibler Laufwerkstray (Caddy):
Zugehörige Produkte:
Zugehörige Produktserie:
Schnellzugriff:
F: Warum zeigt meine neue NVMe SSD Leistungsabfall oder inkonsistentes Verhalten, wenn sie über einen PCIe Adapter Wechselrahmen angeschlossen ist?
A: Hochgeschwindigkeits PCIe Geräte wie NVMe SSDs benötigen eine präzise und stabile Signalintegrität, um korrekt zu funktionieren. Wenn Ihre NVMe SSD über einen PCIe Adapter Wechselrahmen angeschlossen ist, der in einen CPU verbundenen PCIe Slot eingesetzt ist, der weit von der CPU entfernt liegt, können längere Leiterbahnen auf dem Mainboard das Risiko von Signalverlusten erhöhen. Diese Signalverschlechterung kann dazu führen, dass Ihre NVMe SSD Leistungsabfälle, Instabilität oder inkonsistentes Verhalten zeigt.
Um eine optimale Leistung sicherzustellen, wird dringend empfohlen, den PCIe Adapter Wechselrahmen in einen PCIe Slot zu installieren, der sich möglichst nahe an der CPU befindet. Dadurch wird die physische Distanz für die Signalübertragung minimiert, was das Risiko von Signalverlusten erheblich reduziert und eine stabile, konsistente Leistung sowie die erwarteten Übertragungsgeschwindigkeiten gewährleistet.
F: Das System erkennt die von mir im ICY DOCK Gehäuse installierte E1.S SSD nicht. Was soll ich tun?
A: Da Mainboard und Betriebssystem möglicherweise kein Hot Swap unterstützen und die Kompatibilität nicht bestätigt ist, empfehlen wir dringend, das Gerät/System auszuschalten, bevor eine E1.S SSD eingesetzt oder entfernt wird.
Wenn das System das Laufwerk nach der Installation weiterhin nicht erkennt, führen Sie bitte die folgenden Schritte aus, um manuell nach neuer Hardware zu suchen:
Windows 11 / Windows 10 / Windows 8 – Geben Sie im Suchfeld der Taskleiste Geräte-Manager ein und klicken Sie im Menü darauf. Sobald das Fenster des Geräte-Managers geöffnet ist, klicken Sie mit der rechten Maustaste auf das Laufwerkssymbol und wählen Sie Nach geänderter Hardware suchen.
Windows 7 – Klicken Sie mit der rechten Maustaste auf das Computer-Symbol auf dem Desktop, wählen Sie Eigenschaften, klicken Sie auf Geräte-Manager, klicken Sie mit der rechten Maustaste auf das Laufwerkssymbol und wählen Sie anschließend Nach geänderter Hardware suchen.
F: Welche Funktion hat der 2 Pin (2P) Header auf dem MB221E5P-B?
A: Der 2 Pin (2P) Header auf dem MB221E5P-B dient als Eingangsinterface für das Orange LED Signal der E1.S SSD. Er ermöglicht es dem Hostsystem, die Orange Status-LED der installierten E1.S SSD zu steuern und zu kontrollieren.
F: Was bedeutet die Orange LED auf der E1.S SSD?
A: Die Orange LED wird typischerweise zur Anzeige des Laufwerksstatus verwendet, z. B. für Fehler oder Lokalisierung, basierend auf branchenüblichen Definitionen. Das tatsächliche Verhalten und die Bedeutung der LED werden jedoch durch die Implementierung des Hostsystems bestimmt.
F: Wie wird die Orange LED beim MB221E5P-B gesteuert?
A: Die Orange LED wird nicht eigenständig vom Adapter gesteuert. Stattdessen muss das Steuersignal extern über den 2P Header vom Hostsystem oder Controller bereitgestellt werden. Der MB221E5P-B fungiert hierbei als Durchleitungsinterface für dieses LED Signal.
